在新能源汽车产业高速发展的背景下，电池包作为核心储能部件，其可靠性直接决定了整车的安全性与市场竞争力。传统单轴振动试验台已无法满足复杂工况需求，三轴电磁振动试验台凭借多维度协同振动能力，成为新能源电池测试领域的技术标杆。
一、技术原理：从单一维度到三维空间的全真模拟

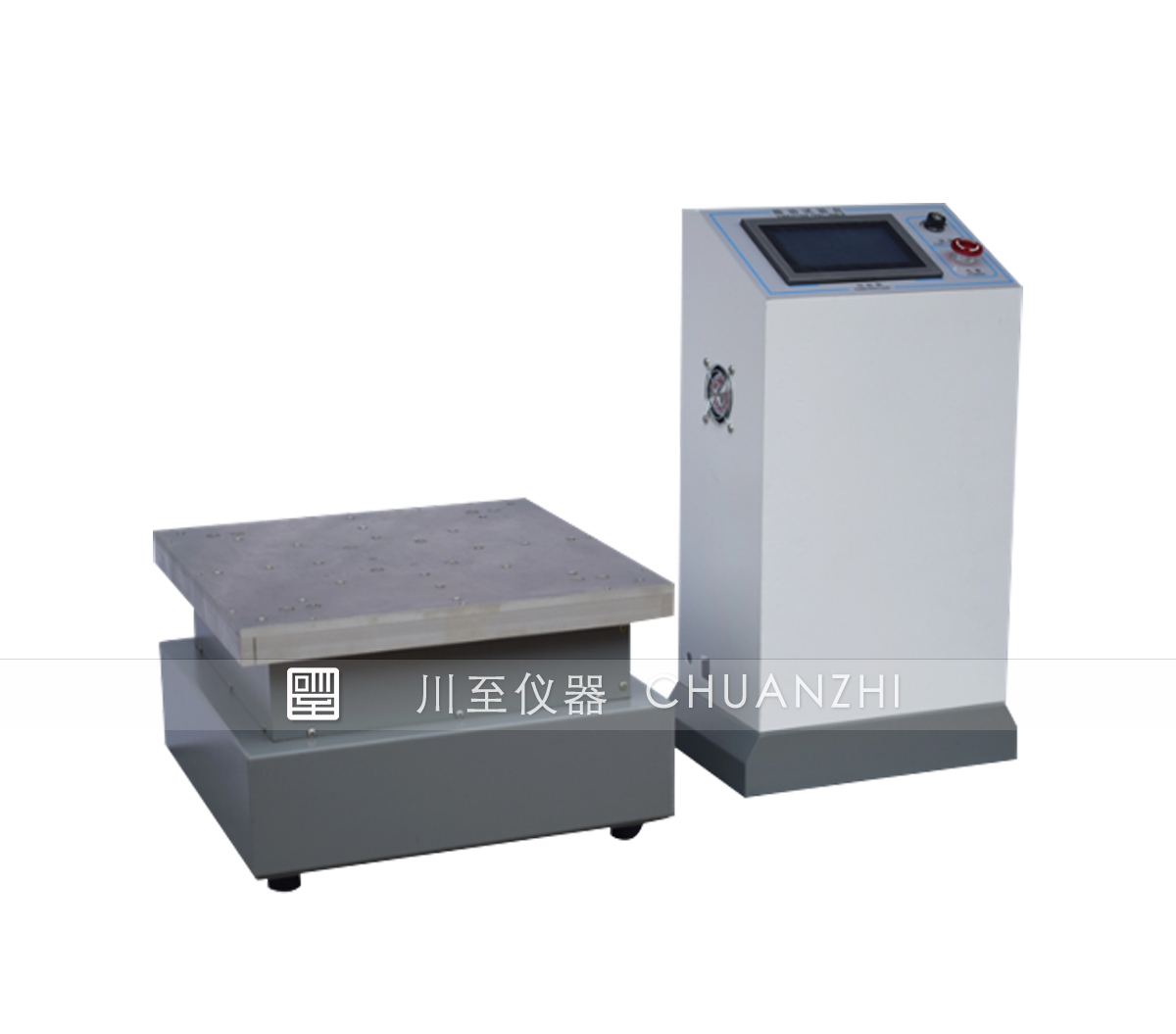

传统单轴振动试验台仅能模拟垂直方向（Z轴）的振动，而新能源汽车电池包在实际使用中需承受三向复合作用力：
X轴：加速/制动时的纵向冲击；
Y轴：转向时的侧向侧倾；
Z轴：颠簸路面的垂向振动。

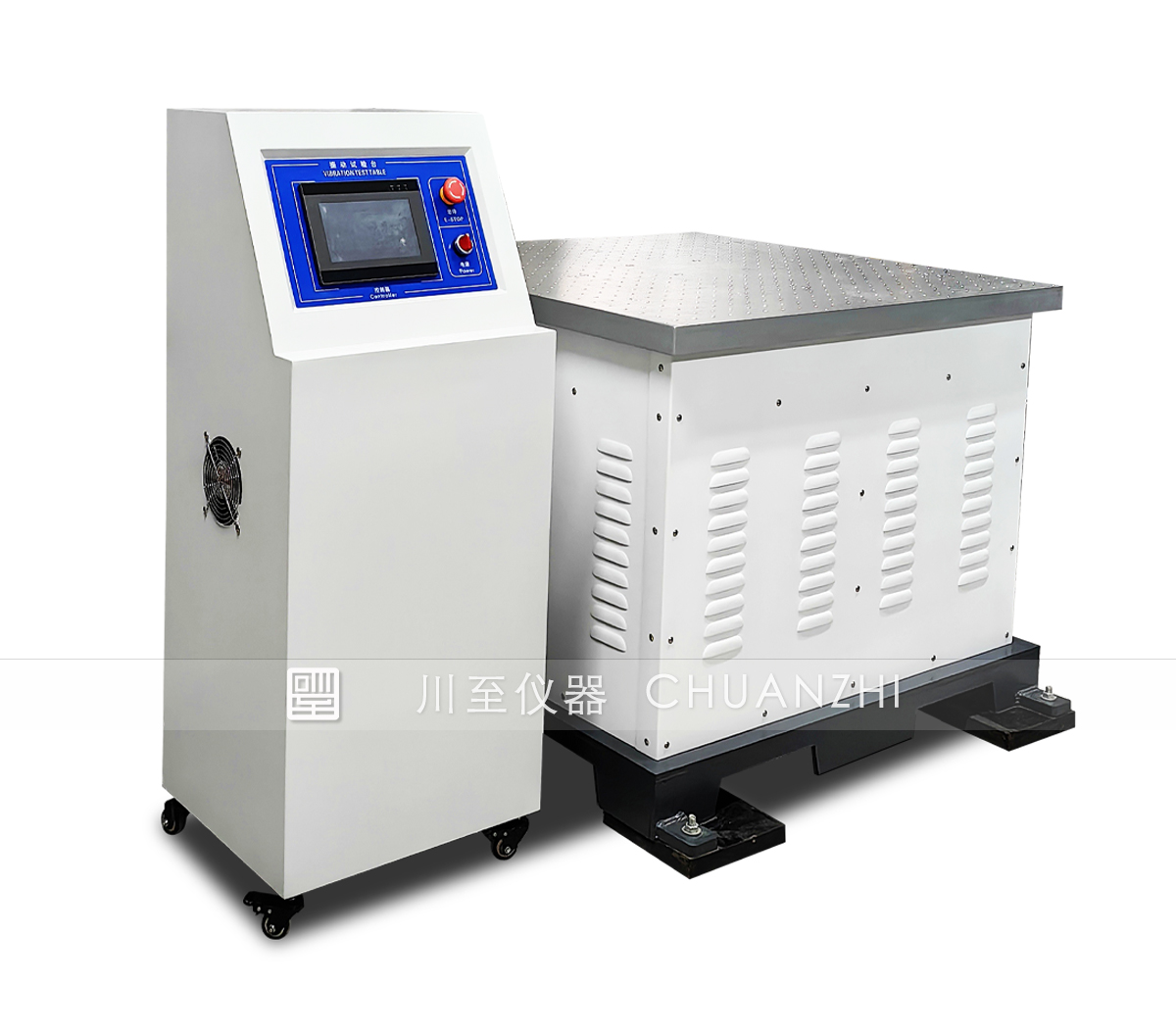

三轴电磁振动试验台通过独立电磁驱动单元与多通道控制系统，实现XYZ三轴的同步或分时振动。三轴振动能量在三维空间内均匀耦合，真实还原电池包在复杂路况下的受力状态。例如，在模拟坑洼路面时，X轴与Z轴的随机振动叠加，可精准捕捉电芯与壳体的固定强度。
二、性能突破：精度、频宽与负载能力的全面提升
三轴电磁振动试验台的技术突破体现在三大核心指标：
振动精度：采用高精度相位控制器与位移传感器，实现形变的精准控制。
频宽范围：覆盖从怠速抖动（1Hz）到高频电子噪声干扰（3500Hz）的全频段。IEC 60068-2-6标准要求设备在20-3500Hz频段内承受持续振动，而三轴试验台通过复合振动模式（正弦+随机振动叠加），可精准捕捉电池包在高频振动下的结构疲劳特性。
负载能力：通过模块化设计与高强度台体结构，支持中小型电池包的测试需求。
产品介绍：本电磁振动台是一款经济型的正弦振动试验设备（功能函盖定频振动、线性扫频振动、对数扫频、 倍频、程式等），在试验室内模拟电工电子产品在运输（船舶、飞机、车辆、空间飞行器上所产生的振动）、储存、使用过程中所遭受的振动及其影响，并考核其适应性。
适用标准或试验方法：ISO 2247、 ISO 13355、IEC 60068、ASTM D999、ASTM D4728、ASTM D3580、GB/T 4857、GB/T 2423
技术参数
| 型号 | CZZ3-TS/100 |
| 工作台面尺寸（mm） | 1000×1000 |
| 频率范围（Hz） | 1~3000 |
| 频率精度（Hz） | 0.1 |
| 振幅（mm） | 0~5 |
| 峰值加速度 | 20g |
| 振动方向 | 上下、左右、前后（X＋Y＋Z） |
| 振动波形 | 正弦波 |
| 振动模式 | 定颜、扫频、倍频、程式、对数、随机 |
| 显示方式 | 彩色触摸屏 |
| 最大载荷（kg） | 100 |
| 时间设置 | 0-9999H/I/S 分任意设定 |
| 循环次数 | 0-9999 任意设定 |
| 调幅方式 | 电子式调幅 |
三、应用场景：从实验室到极端环境的全链条验证
三轴电磁振动试验台的应用已渗透至新能源电池研发、生产与认证的全流程：
研发阶段：通过同步振动模式，模拟电池包在极端工况下的耦合失效风险。
生产阶段：采用分时振动模式进行批量抽检，兼顾效率与质量管控。例如，电子代工厂利用分时模式快速检测手机成品的单轴抗振性能，单次测试时间缩短至30-40分钟。
认证阶段：满足国际标准的严苛要求。
四、川至仪器的售后服务
结语
从单轴到三轴的技术跃迁，不仅是振动试验台硬件性能的升级，更是新能源电池测试理念的革新。三轴电磁振动试验台通过多维度协同振动、全频段覆盖与智能化控制，为电池包可靠性验证提供了“数字孪生+物理测试”的双保险。随着中国汽车产业向全球价值链顶端攀升，这一关键设备正成为推动新能源技术“质量突围”的核心支点。
