一、标准概述
《GJB 150.8A-2009》是中华人民共和国国家军用标准《军用装备实验室环境试验方法》的第8部分，专门针对淋雨试验制定。该标准旨在评估军用装备在淋雨环境下的性能和可靠性，确保其在各种恶劣天气条件下能够保持正常工作。
二、适用范围
GJB 150.8A-2009适用于评价在贮存、运输/工作期间可能暴露于淋雨、水喷淋或滴水下的军用装备。
三、试验条件与所需仪器
试验条件
GJB 150.8A-2009标准将淋雨试验分为三种程序，每种程序模拟不同的降雨场景，并规定了相应的试验参数：
降雨和吹雨试验
降雨强度：不低于10cm/h（或1.7mm/min），部分设备支持3cm/h、5cm/h、8cm/h等可调节强度。
雨滴直径：0.5mm~4.5mm。
风速：水平风速0~18m/s可调，模拟暴雨时风速可达18m/s，使雨滴以45°角吹打装备。
试验时间：每个表面至少30分钟，连续降雨时间≥4小时。
温度要求：试样温度高于雨水温度至少10℃。
适用对象：户外无防雨措施的装备。
参数要求：
强化喷淋试验
试验压力：≥276kPa（部分设备支持更高压力）。
雨滴直径：0.5mm~4.5mm。
试验时间：每个表面至少40分钟。
适用对象：大型装备或无法使用降雨和吹雨装置的情况，用于提升防水性验证的可信度。
参数要求：
滴水试验
滴水量：不少于280L/㎡/h。
雨滴直径：0.5mm~4.5mm。
试验时间：至少15分钟。
水滴降落速度：9m/s（部分设备通过高度和孔径控制）。
适用对象：有防雨措施但外露表面可能存在凝结水或泄漏水的设备。
参数要求：
所需仪器
进行GJB 150.8A-2009淋雨试验需要专门的淋雨试验设备，这些设备需满足以下要求：
功能：模拟自然降雨、吹雨和滴水环境，提供可调节的降雨强度、雨滴直径、风速和试验时间。
特点：
配备可旋转和倾斜的样品架，满足多角度淋雨需求。
集水装置收集并计量淋水量，确保强度符合要求。
环境控制功能，如水温调节（与样品温差不超过10℃）。
部分设备支持程序控制运行和单项手动控制运行。
关键部件与参数
喷淋系统：
由多孔喷淋板或喷嘴组成，确保雨滴均匀分布。
喷嘴类型：方格喷雾点阵或其它交错的点阵。
喷嘴材质：黄铜锥形设计，方便安装及更换。
供水系统：
不锈钢封板制作，机架采用四方通不锈钢。
配备加压供水循环水泵设备，确保水压稳定。
样品架：
可旋转（360°）和倾斜（0°~90°）。
承载能力：≥100Kg，安装样品面积≥φ1200（部分设备）。
转速范围：1~5rpm/min连续可调。
控制与显示：
控制器：PLC控制，配备7"彩屏人机界面。
设定方式：触摸式（压电），设定精度高（时间：1秒，风速：1米/秒）。
输入设备：风速仪、流量计、水压表。
安全保护装置：
电源超载、缺相、短路保护。
接地保护、缺水保护、报警讯响提示等。
其他辅助设备
温度计：用于测量水温和样品温度。
流量计：用于计量淋水量和滴水量。
风速仪：用于测量风速。
数据记录仪：用于记录试验过程中的关键参数（如降雨强度、风速、试验时间等）。
四、试验过程与要求
预处理阶段
检查样品：确认装备外观、结构及初始性能（如绝缘电阻、功能运行）正常。
安装样品：按实际使用状态安装装备（如加装防护罩、密封盖），并记录关键部位（如接口、缝隙、通风口）的初始状态。
环境控制：确保试验用水温度与样品温差不超过10℃，避免极端温差影响结果。
试验实施阶段
设置参数：根据试验类型调整降雨强度、风速、喷水角度等参数。
通电测试：在淋雨过程中对装备通电，模拟实际工作状态，并周期性检测功能（如每30分钟启动一次）。
动态模拟：对旋转部件（如雷达天线）在运转状态下淋雨，考核动态密封性能。
中间检查（可选）：暂停喷淋，检查样品表面渗漏、积水情况，并测试电气性能（如绝缘电阻）。
恢复与检测阶段
恢复处理：试验结束后，将样品置于标准环境（23℃±2℃，50%±5% RH）中静置1~2小时，使内部水分稳定。
最终检测：
外观检查：外壳无变形、涂层脱落，密封件无老化开裂。
性能测试：绝缘电阻回升至初始值的80%以上，功能运行正常（无短路、断路、失效）。
安全性验证：无电解液泄漏、短路引发的火灾风险等安全隐患。
五、恢复条件
恢复条件的核心要求
环境条件
温度：将样品置于标准环境温度（通常为23℃±2℃）中，避免极端温度对材料性能的影响。
湿度：相对湿度控制在50%±5%，防止水分凝结或蒸发过快导致样品内部应力变化。
通风：确保恢复环境通风良好，避免潮湿空气积聚，但需避免直接气流吹拂样品表面。
静置时间
对于复杂结构或含吸湿性材料的样品（如复合材料、电子元器件），可延长静置时间至4小时或更长。
若试验后样品表面有明显积水或内部潮湿，需先擦干表面水分，再延长静置时间。
通用要求：样品需在恢复环境中静置1~2小时，使内部水分均匀分布并达到稳定状态。
特殊情况：
状态保持
安装状态：恢复过程中样品应保持试验结束时的安装状态（如倾斜角度、旋转部件位置），避免因移动导致水分重新分布或密封件变形。
通电状态：恢复期间样品通常断电，但若需检测电气性能（如绝缘电阻），可在静置后按规范通电测试。
恢复条件的具体实施步骤
试验结束处理
关闭设备：立即停止喷淋系统，断开样品电源（若试验中通电）。
表面处理：用干净布或吸水纸轻轻擦去样品表面明显积水，避免用力擦拭导致密封件移位或涂层损伤。
初步检查：记录样品外观变化（如变形、渗漏痕迹），为后续检测提供参考。
转移至恢复环境
快速转移：将样品从试验箱/房转移至恢复环境，减少环境温度突变对样品的影响。
平稳放置：将样品平稳放置在恢复台架上，避免振动或冲击。
静置与监测
定时记录：在静置期间，可周期性检查样品表面湿度（如用湿度传感器）或温度（如红外测温仪），确保环境条件稳定。
异常处理：若发现样品表面出现冷凝水或局部温度异常，需调整恢复环境参数或延长静置时间。
恢复条件对试验结果的影响
性能评估准确性
充分的恢复条件可确保样品内部水分均匀分布，避免因局部潮湿导致电气性能（如绝缘电阻）测试偏差。
稳定的环境条件能减少材料热胀冷缩对密封性能的影响，使渗漏检测结果更可靠。
装备可靠性验证
通过恢复条件模拟装备在实际使用后的自然干燥过程，验证其在淋雨后能否快速恢复工作状态。
对于军用装备，恢复条件还涉及极端环境下的适应性（如高湿度地区使用后的快速恢复能力）。
特殊情况的恢复条件调整
高吸湿性材料样品
如样品含纤维材料、泡沫塑料等，需延长静置时间至24小时，并配合低温干燥（如40℃±5℃烘干）以加速水分蒸发。
烘干过程中需避免温度过高导致材料变形或性能下降。
精密电子设备
恢复后需进行绝缘电阻测试（通常≥100MΩ），若测试值低于标准，需进一步干燥处理（如放入干燥箱）。
对于含电池的设备，需检查电池舱是否进水，并测试电池性能。
大型装备或结构件
若样品体积庞大（如车辆、舰载设备），可在自然环境中恢复，但需覆盖防尘罩并记录环境温湿度变化。
恢复期间需定期检查关键部位（如接缝、排水孔）是否堵塞或积水。
六、设备要求
核心设备组成
喷淋系统
水泵与流量控制：配备可调节压力的水泵，支持降雨强度在1~200mm/h范围内调节（如程序Ⅰ降雨强度可调至8cm/h，程序Ⅱ喷水压力≥276kPa）。
喷嘴与喷淋板：采用多孔喷淋板或方格喷雾点阵喷嘴，确保雨滴直径均匀分布在0.5mm~4.5mm之间，且雨滴降落速度可控（如水滴最终速度达9m/s）。
水温控制：试验用水温度与样品温差不超过10℃，避免极端温差影响材料性能。
样品架
多角度调节：支持360°旋转和0°~90°倾斜，确保样品各表面均匀受淋（如旋转台转速1~10r/min可调）。
承重与尺寸：承载重量≥100kg，安装面积≥φ1200mm，适应不同尺寸装备（如大型舰载设备或单兵通信设备）。
集水装置
水量计量：收集并循环利用雨水，精确计量淋水量（如滴水试验降水量1.7mm/min±0.2mm/min），确保试验强度符合要求。
防堵塞设计：采用真空滴水箱或氧化合金铝材质，避免杂质堵塞喷嘴。
环境控制
风速模拟：水平风速0~18m/s可调（程序Ⅰ要求风速≥18m/s），模拟暴雨时雨滴以45°角吹打装备。
试验环境：可在室内或室外进行，但需避免自然风雨干扰，确保试验条件可控。
设备功能要求
动态淋雨模拟
支持样品在运转状态下淋雨（如雷达天线旋转时考核动态密封性能），并可模拟周期性操作（如舱门开关）。
通电设备需连接电源，模拟实际工作状态（如每30分钟启动一次测试功能）。
多程序兼容性
程序Ⅰ（降雨和吹雨）：模拟自然降雨，适用于户外无防雨措施的装备（如装甲车、通信车）。
程序Ⅱ（强化淋雨）：采用高压喷淋，适用于大型装备或无法使用降雨装置的场景（如舰艇露天设备）。
程序Ⅲ（滴水试验）：模拟冷凝或上表面泄漏滴水，适用于有防雨措施但可能暴露于凝结水的设备（如便携式仪器）。
安全保护机制
配备漏电、短路、缺水、电机过热等保护装置，确保试验过程安全。
采用防锈不锈钢材质（如304不锈钢）构造箱体，延长设备使用寿命。
设备精度与稳定性
参数控制精度
降雨强度误差≤±0.2mm/min，风速精度0.1m/s，时间控制精度1秒。
喷嘴布置均匀，确保试验台面上样品所有向上表面同时经受雨滴。
数据记录与输出
配备7英寸彩屏人机界面，实时显示并控制水压、流量、试验时间等参数。
支持RS485通讯接口，可与微机连接，实现数据记录与打印功能。
七、其他注意事项
样品检查
确认样品无机械损伤、密封件老化或涂层脱落，避免因样品缺陷导致试验结果失真。
对含电池或电子元件的样品，提前检查电气连接是否牢固，防止试验中短路或漏电。
环境预处理
若样品从低温环境转移至试验环境，需先静置至室温，避免冷凝水影响密封性能测试。
清理试验箱/房内杂物，防止喷淋时堵塞喷嘴或污染样品。
参数校准
校验喷淋系统流量、风速、温度等传感器，确保数据准确（如降雨强度误差≤±0.2mm/min）。
预运行喷淋系统10分钟，检查喷嘴是否堵塞或出水均匀性。
动态监测
实时观察样品表面水流路径，记录渗漏位置（如接缝、孔洞、通风口）。
对通电样品，监测绝缘电阻变化（如初始值≥100MΩ，试验中下降需立即断电检查）。
安全防护
操作人员穿戴防滑鞋、防水手套，避免滑倒或触电（尤其在高风速、高压喷淋时）。
试验箱/房门保持关闭，防止高压水雾外溅伤人或损坏周边设备。
异常处理
若喷嘴堵塞，立即暂停试验，清理后重新校准参数。
样品出现剧烈振动或异常声响时，停止试验并检查固定装置是否松动。
样品恢复
按标准恢复条件（如23℃±2℃、50%±5%湿度）静置1~2小时，擦干表面水分后检查外观变形、涂层起泡等。
对精密电子设备，用干燥空气吹扫内部，避免残留水分腐蚀电路。
数据记录
详细记录试验参数（降雨强度、风速、时间）、渗漏位置及现象（如滴水、流水、喷溅）。
拍摄样品试验前后对比照片，作为结果判定依据。
设备维护
试验后排空喷淋系统积水，用软布擦拭喷嘴，防止钙化堵塞。
检查样品架旋转/倾斜机构是否灵活，必要时润滑保养。
1.试验前准备
2.试验中操作
3.试验后处理
结语
GJB 150.8A-2009淋雨试验作为军用装备环境适应性考核的核心环节，其规范性与严谨性直接关系到装备在复杂雨淋环境下的可靠性与生存能力。通过严格遵循标准要求，从设备选型、参数校准到试验操作、结果判定，每一步均需以科学态度把控细节，方能确保试验结果的真实性与有效性。
方案咨询/业务洽谈，请联系：
川至小程
电话/微信：13356080156

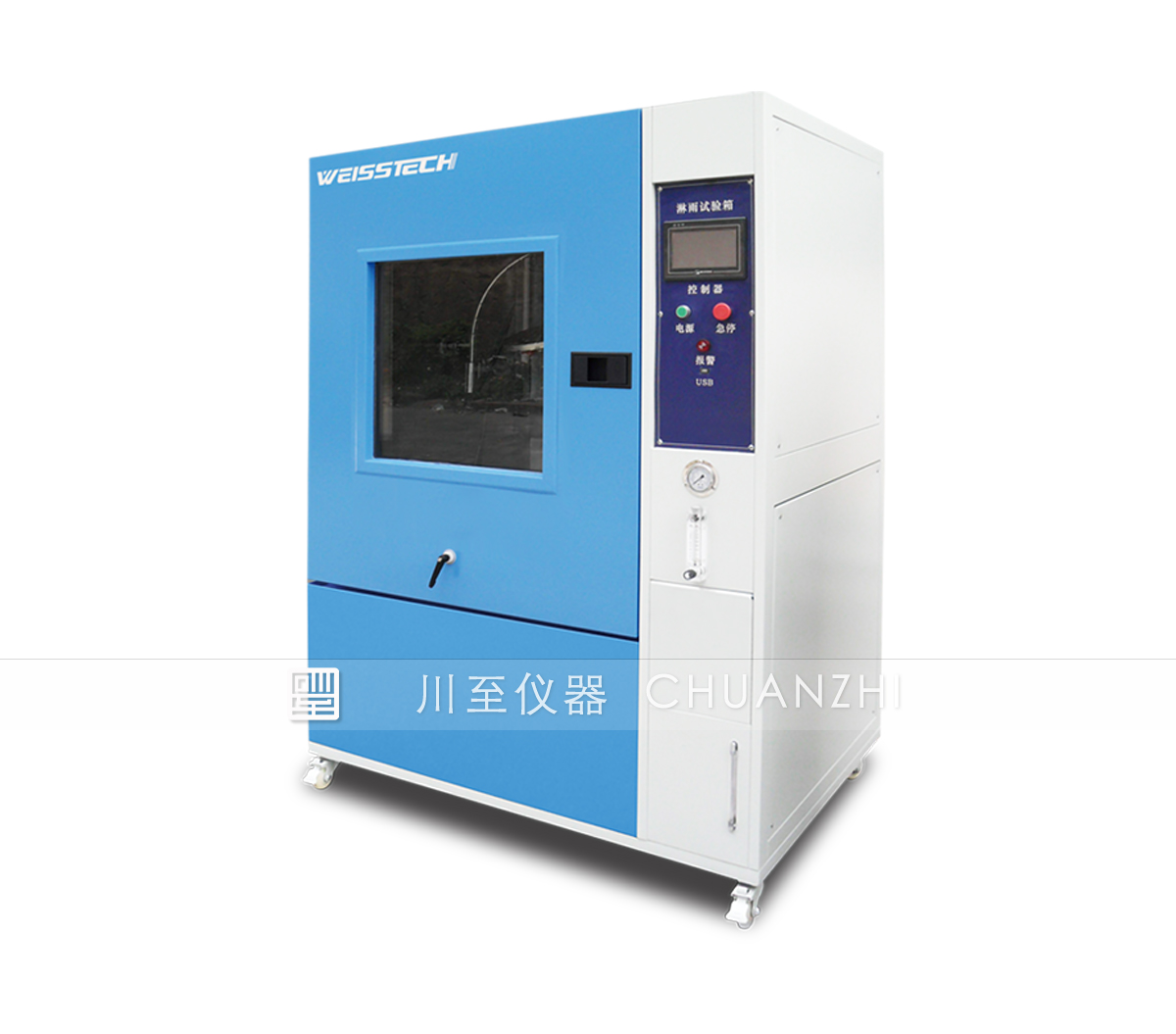

| 淋雨试验箱产品详细介绍： |
 |
