一、标准概述
GB/T 2423.8-1995是用于评估电工电子产品及包装件抗跌落冲击能力的标准，通过模拟自由跌落验证其外观、功能及结构可靠性。
二、适用范围
GB/T 2423.8-1995适用于评估电工电子产品及其包装件在意外跌落时的抗冲击能力，以验证其可靠性。
三、试验条件与所需仪器
试验条件
1.样品准备
外观与功能检查：试验前需确认样品无初始损伤，功能（如通电、信号传输）正常，并记录初始状态。
包装件要求：若测试包装件，需按实际运输状态封装（含缓冲材料、固定结构），确保包装与产品的组合方式与实际一致。
2.环境条件
默认环境：在常温常湿环境（温度15~35℃、湿度45%~75%RH）下进行试验。
特殊环境：若需模拟“温湿度预处理后跌落”（如高温存储后跌落），需在报告中注明环境参数。
3.跌落高度
高度选择：标准未规定统一高度，需结合产品类型、使用场景设定：
消费电子（如手机、平板）：面跌落高度通常为1m，角/棱跌落为0.5m~0.8m。
工业设备：根据搬运高度设定，如0.8m~1.2m。
包装件：参考GB/T 4857.5，结合产品重量设定（如10kg以下包装件跌落高度1.2m）。
严酷等级：从25mm、50mm、100mm、250mm、500mm、1000mm中选取，带括号的数值为优选值，重型设备不宜选择较高严酷等级。
4.跌落姿态
典型姿态：根据实际跌落场景选择：
面跌落：最大接触面垂直冲击面（模拟平放跌落）。
棱跌落：产品棱边垂直冲击面（模拟侧翻跌落）。
角跌落：产品角点垂直冲击面（模拟边角撞击）。
姿态固定：安装时需固定样品姿态（如使用工装夹具），避免跌落时翻滚、偏移。
5.试验次数与顺序
单次跌落：验证极限冲击能力。
多次跌落（循环跌落）：模拟重复跌落风险，需记录每次跌落的样品状态变化。
重复跌落严酷等级：跌落次数可选50、100、200、500、1000次，跌落高度通常为500mm，跌落频率约为每分钟10次。
所需仪器
1.跌落试验机
功能要求：
具备稳定的支撑装置，确保样品姿态正确。
采用无冲击力的释放机构（如电磁/气动释放），避免释放时产生额外冲击。
校准要求：
跌落高度需每年校准，误差≤±2%。
冲击面需定期检查平面度（≤0.1mm/m）、硬度（≥HB220），避免凹陷、磨损影响试验有效性。
典型设备：
2.辅助工具
工装夹具：用于固定样品姿态，确保跌落时姿态稳定。
激光测距仪：用于复核跌落高度，确保精度。
环境控制设备：如恒温恒湿箱，用于模拟特殊环境条件下的跌落试验。
四、试验过程与要求
试验过程
1.样品准备
检查样品外观，确保无初始损伤，功能（如通电、信号传输）正常，并记录初始状态。
若测试包装件，需按实际运输状态封装（含缓冲材料、固定结构），确保包装与产品的组合方式与实际一致。
2.环境条件设置
默认在常温常湿环境（温度15~35℃、湿度45%~75%RH）下进行试验。
若需模拟“温湿度预处理后跌落”（如高温存储后跌落），需在报告中注明环境参数。
3.跌落姿态选择
根据产品实际跌落场景，选择典型姿态：
面跌落：最大接触面垂直冲击面（模拟平放跌落）。
棱跌落：产品棱边垂直冲击面（模拟侧翻跌落）。
角跌落：产品角点垂直冲击面（模拟边角撞击）。
4.跌落高度设定
标准未规定统一高度，需结合产品类型、使用场景设定：
消费电子（如手机、平板）：面跌落高度通常为1m，角/棱跌落为0.5m~0.8m。
工业设备：根据搬运高度设定，如0.8m~1.2m。
5.样品安装与释放
使用工装夹具固定样品姿态，避免跌落时翻滚、偏移。
释放前确认样品静止，释放后观察跌落过程（无碰撞、二次冲击），确保“自由跌落”。
6.试验次数与顺序
单次跌落：验证极限冲击能力。
多次跌落（循环跌落）：模拟重复跌落风险，需记录每次跌落的样品状态变化。
7.跌落后检查
外观检查：无影响功能的损伤。
功能检测：性能指标符合产品标准。
结构检查：内部组件无位移、焊点无脱落、连接可靠。
试验要求
1.试验表面要求
应为混凝土或钢制成的平滑、坚硬的刚性表面，必要时可规定其他表面。
冲击面需定期检查平面度（≤0.1mm/m）、硬度（≥HB220），避免凹陷、磨损影响试验有效性。
2.设备要求
跌落试验机：需具备稳定的支撑装置、无冲击力的释放机构。
校准要求：跌落高度需每年校准，误差≤±2%。
典型设备：
自由跌落试验机：适用于单次跌落试验
滚筒跌落试验机：适用于重复自由跌落试验
3.记录与报告要求
试验报告需包含：
试验条件（高度、姿态、次数、环境）。
样品信息（型号、批次、初始状态）。
试验过程（跌落次数、姿态、异常情况）。
判定结论（通过/不通过）及失效分析（如裂纹位置、功能失效模式）。
五、恢复条件
恢复条件的核心要求
1.环境恢复
默认条件：试验后样品应在常温常湿环境（温度15~35℃，湿度45%~75%RH）下静置恢复，时间通常为1~2小时（具体时间可根据产品特性调整）。
特殊场景：若试验中涉及极端环境（如高温、低温预处理后跌落），恢复条件需与预处理环境一致，直至样品温度稳定至室温。
2.功能恢复检查
恢复后需对样品进行功能复测，确认跌落未导致性能衰减或失效（如信号传输、机械操作、电气连接等）。
3.结构完整性检查
恢复后需检查样品外观及内部结构，确认无新增损伤（如裂纹、变形、部件松动）或残余应力（如塑料件回弹不完全）。
恢复条件的实施场景
1.单次跌落试验后
若样品仅进行单次跌落，恢复条件主要用于稳定样品状态，便于后续功能检测。
2.多次跌落（循环跌落）试验后
循环跌落试验（如50次、100次）后，恢复条件需延长静置时间（如2~4小时），确保样品内部应力完全释放。
3.特殊环境跌落试验后
若试验结合温湿度预处理（如高温60℃存储1小时后跌落），恢复条件需与预处理环境一致，直至样品温度降至室温。
恢复条件的注意事项
1.记录恢复过程
试验报告中需明确记录恢复环境（温度、湿度、时间）、功能复测结果及结构检查结论，确保可追溯性。
2.避免二次损伤
恢复期间需避免对样品施加外力（如挤压、振动），防止新增损伤影响结果判定。
3.与后续检测衔接
恢复条件需与后续检测项目（如电气安全测试、环境适应性测试）的时间间隔协调，确保样品状态稳定。
六、其他注意事项
样品相关注意事项
1.样品代表性
试验样品应与实际生产批次一致，避免使用经过特殊处理（如加固、预老化）的样品，确保试验结果能真实反映产品抗跌落性能。
2.样品预处理
若产品需在特定环境（如高温、低温、潮湿）下使用，试验前需按相关标准进行预处理，模拟实际使用场景。
3.样品固定与释放
使用工装夹具固定样品时，需确保夹具不会对样品产生额外应力或遮挡跌落面，避免影响试验结果。
释放机构（如电磁铁、气动装置）需定期校准，确保释放时无冲击力或振动，避免“二次跌落”干扰。
试验设备相关注意事项
1.跌落试验机校准
跌落高度需每年校准一次，误差不超过±2%，确保试验条件的一致性。
冲击面需定期检查平面度（≤0.1mm/m）和硬度（≥HB220），避免因表面凹陷或磨损导致试验结果偏差。
2.设备兼容性
若试验涉及特殊样品（如超薄设备、重型设备），需确认跌落试验机是否支持其尺寸和重量范围。
3.安全防护措施
试验区域需设置防护栏或安全网，防止样品跌落时飞溅伤人或损坏设备。
操作人员需佩戴防护眼镜和手套，避免跌落过程中碎片飞溅造成伤害。
环境与操作相关注意事项
1.环境控制
试验环境需保持清洁，避免灰尘、异物影响样品跌落姿态或冲击面接触。
若试验在非标准环境（如高海拔、强振动）下进行，需在报告中明确说明环境参数及其对结果的影响。
2.操作规范性
跌落试验需由经过培训的人员操作，确保释放时机、姿态固定等步骤符合标准要求。
试验过程中需避免人为干扰（如触碰样品、调整试验机参数），确保“自由跌落”条件。
3.数据记录完整性
试验报告需详细记录样品信息（型号、批次、序列号）、试验条件（高度、姿态、次数）、环境参数（温度、湿度）及观察结果（损伤位置、功能失效模式）。
结果判定与后续处理注意事项
1.结果判定标准
判定依据需明确（如产品标准、客户要求），通常包括外观无破裂、功能正常、结构无松动等。
2.失效分析
若样品未通过试验，需进行失效分析，确定失效原因（如设计缺陷、材料问题、工艺问题）。
3.改进措施
根据试验结果优化产品设计（如增加加强筋、改进缓冲材料）或生产工艺（如优化焊接参数、加强组装检验）。
结语：GB/T 2423.8-1995作为评估产品抗冲击性能的核心方法，其严谨性与规范性直接关系到产品在实际使用中的可靠性与安全性。通过科学设计试验过程、严格把控恢复条件，并全面关注样品选择、设备校准、环境控制等细节，可有效模拟产品跌落场景，精准暴露设计或制造缺陷，为产品优化提供可靠依据。
方案咨询/业务洽谈，请联系：
川至小程
电话/微信：13356080156

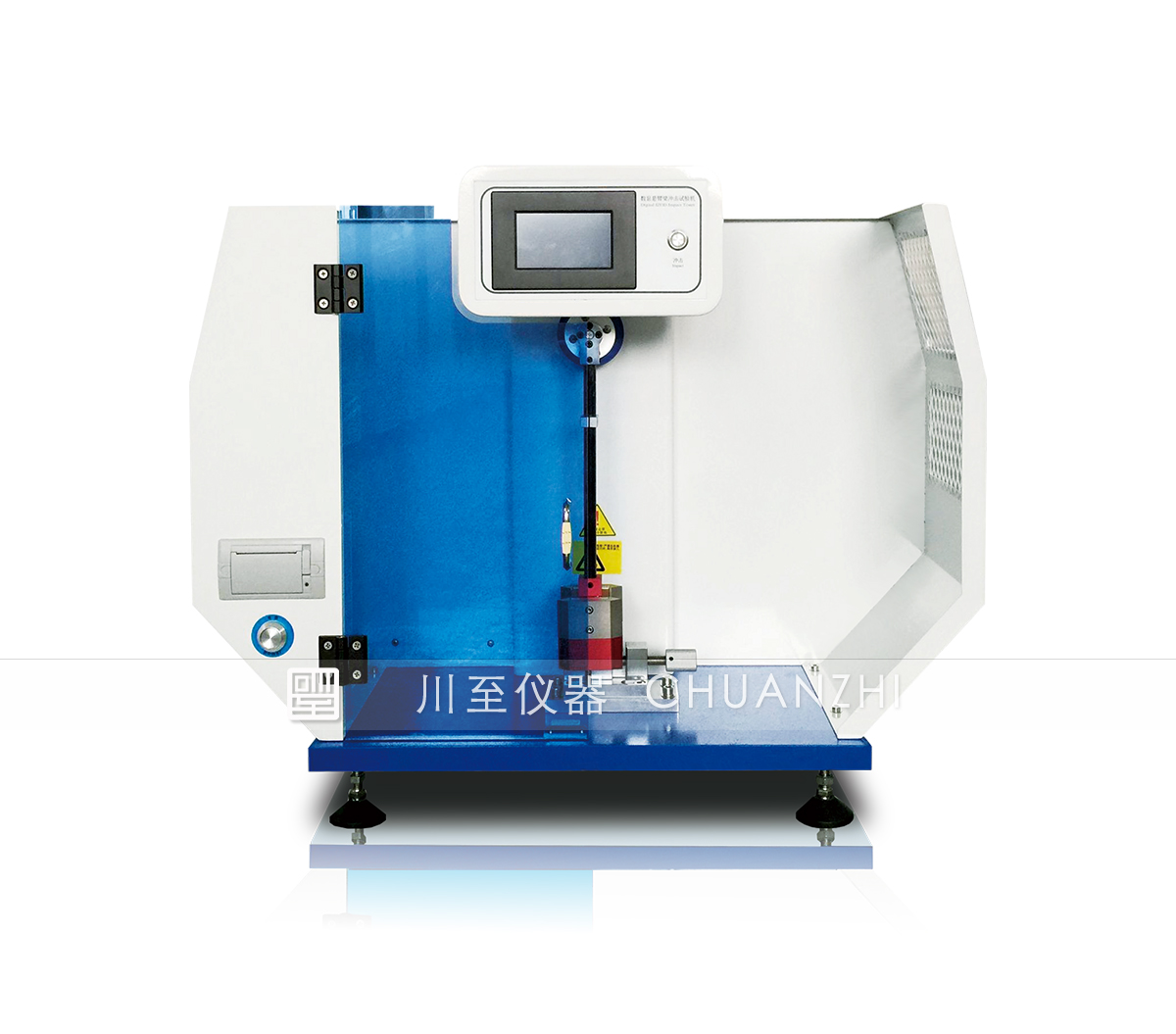

| 川至仪器摆锤冲击试验机产品详细介绍： |
 |
