一、标准概述

GB/T 2423.14-1997规定了电工电子产品在宽频带随机振动（低再现性）环境下的测试方法，以评估其可靠性和耐久性。

二、适用范围

GB/T 2423.14-1997 适用于评估可能受随机振动影响的电工电子产品的可靠性和机械性能。

三、试验条件与所需仪器

试验条件

1. 振动类型：宽频带随机振动，覆盖低频至高频范围，模拟实际环境中的随机振动条件。

2. 再现性等级：低再现性（Fdc），适用于对振动重复性要求不高的场景。

3. 试验参数：

• 加速度谱密度（A.S.D）：以加速度单位的平方每单位频率表示，定义振动能量在频率范围内的分布。

• 频率范围：根据产品实际使用环境确定，通常涵盖产品可能遭遇的振动频率。

• 振动持续时间：根据产品特性和测试目的设定，确保充分暴露潜在机械弱点。

4. 安装要求：

• 试验样品需按GB/T 2423.43-1995的要求安装到试验设备上，确保振动传递的准确性。

• 固定点定义为试验样品与夹具或振动台接触的部分，通常是使用中正常紧固试验样品处。

• 控制点应尽量靠近固定点，且连接应为刚性，以准确测量振动响应。

5. 共振检查：在试验过程中，需关注试验样品及其夹具的共振现象，避免共振对试验结果的影响。

所需仪器

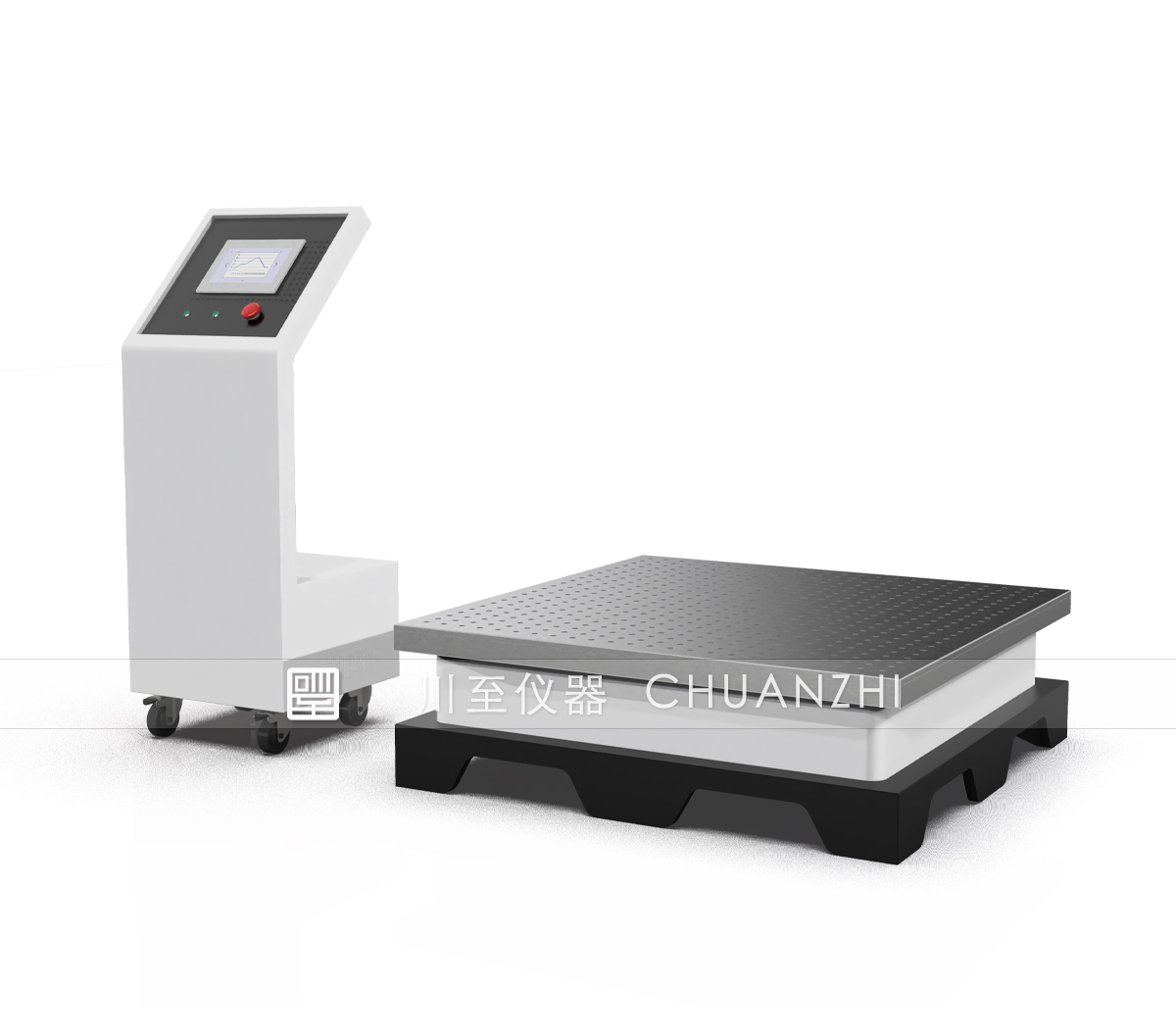

1. 电磁振动台：

• 能够产生宽频带随机振动，满足试验要求的频率范围和加速度谱密度。

• 具备足够的负载能力，以支撑试验样品及其夹具。

• 振动台的控制精度需满足试验要求，确保振动参数的准确性和稳定性。

2. 加速度传感器：

• 用于测量试验样品在振动过程中的加速度响应。

• 传感器需具备高灵敏度和宽频带特性，以准确捕捉振动信号。

• 传感器应安装在试验样品的控制点上，以获取准确的振动数据。

3. 数据采集与分析系统：

• 用于采集、记录和分析振动试验数据。

• 系统需具备高采样率和大数据存储能力，以捕捉振动过程中的瞬态变化。

• 提供数据分析功能，如加速度谱密度分析、频率响应分析等，以评估试验样品的振动性能。

4. 夹具：

• 用于将试验样品固定在振动台上，确保振动传递的准确性。

• 夹具设计需考虑试验样品的形状、尺寸和重量等因素，以确保安装的稳定性和可靠性。

• 夹具材料需具备足够的强度和刚度，以避免在振动过程中产生变形或损坏。

四、试验过程与要求

试验过程

1. 试验准备：

• 样品安装：试验样品应按照GB/T 2423.43-1995的要求安装到试验设备上，确保振动传递的准确性。固定点应尽量靠近试验样品的正常使用紧固处，控制点应尽量靠近固定点，且连接应为刚性。

• 初始检测：在试验前对试验样品进行外观检查，记录初始性能参数，确保样品无损伤且性能正常。

2. 振动试验：

• 施加振动：将试验样品固定在振动台上，施加规定的宽频带随机振动。振动参数（如加速度谱密度、频率范围、振动持续时间等）应根据产品实际使用环境确定。

• 共振检查：在试验过程中，关注试验样品及其夹具的共振现象，避免共振对试验结果的影响。如发现共振，应调整振动参数或采取其他措施以消除共振。

3. 试验后处理：

• 恢复：试验结束后，让试验样品在标准大气条件下恢复一段时间，以消除振动对样品性能的临时影响。

• 最终检测：恢复后对试验样品进行全面检测，评估其性能是否下降或出现机械弱点。

试验要求

1. 振动参数要求：

• 加速度谱密度（A.S.D）：以加速度单位的平方每单位频率表示，定义振动能量在频率范围内的分布。试验中应根据产品特性设定合适的A.S.D值。

• 频率范围：根据产品实际使用环境确定，通常涵盖产品可能遭遇的振动频率。试验中应确保振动台能够产生覆盖整个频率范围的随机振动。

• 振动持续时间：根据产品特性和测试目的设定，确保充分暴露潜在机械弱点。试验中应严格控制振动持续时间，避免过长或过短对试验结果的影响。

2. 安装与控制要求：

• 安装准确性：试验样品的安装应准确无误，确保振动能够正确传递到样品上。安装过程中应避免对样品造成损伤或性能影响。

• 控制点测量：在控制点上安装加速度传感器，以准确测量振动响应。测量数据应用于验证试验参数是否符合要求，并作为试验结果分析的依据。

3. 试验环境要求：

• 温度与湿度：试验环境应保持稳定的温度和湿度条件，以消除环境因素对试验结果的影响。具体条件应根据产品特性和测试目的确定。

• 电磁干扰：试验过程中应避免电磁干扰对振动台和测量设备的影响。必要时应采取屏蔽措施或选择合适的试验场地。

五、恢复条件

1. 标准大气条件恢复：

• 试验样品应在检测环境温度下稳定，通常采用标准大气条件进行恢复。

• 标准大气条件一般指温度15℃至30℃，相对湿度73%至77%，气压86kPa至106kPa。

2. 受控恢复条件：

• 当样品试验后电气参数变化较快时，应按受控恢复条件进行恢复。

• 受控恢复条件可能包括特定的温度、湿度和气压设置，以确保样品在恢复过程中不会受到额外应力。

• 恢复程序通常要求在条件试验之后10分钟内将试验样品移到恢复箱，并在30分钟内完成恢复。

3. 恢复时间：

• 恢复时间应根据样品的特性和试验要求确定，通常至少为1小时，以确保样品达到温度稳定。

• 对于热时间常数大的试验样品，恢复时间应足够长。

4. 特殊措施：

• 有关标准应说明是否应采取特殊措施去除试验样品表面的潮气，如干燥处理。

六、其他注意事项

试验前

1. 样品预处理：确保样品稳定，记录初始状态。

2. 夹具验证：设计合理，材料可靠，提前验证。

3. 振动台校准：定期校准，记录完整。

试验中

1. 参数监控：实时检查振动参数，及时调整。

2. 样品观察：记录异常，严重损坏即停。

3. 避免共振：调整频率或增阻尼消除。

4. 防电磁干扰：远离干扰源，屏蔽测量系统。

试验后

1. 样品恢复：按标准恢复，避免额外应力。

2. 全面检测：外观、电气、机械性能均测。

3. 数据分析：记录完整，评估振动耐受性。

安全环保

1. 操作安全：遵守规程，定期维护设备。

2. 环保处理：废弃物合规处理，防污染。

其他

1. 样品代表性：合理数量，考虑批次差异。

2. 成本周期：优化方案，平衡时间与成本。

结语：GB/T 2423.14 - 1997 宽频带随机振动试验标准，作为电工电子产品可靠性试验领域的重要规范，具有不可替代的关键作用。它以科学严谨的试验方法、精确细致的参数设定以及全面系统的流程要求，为评估产品在宽频带随机振动环境下的性能表现提供了权威依据。
