一、标准概述

GB/T 2423.27-2020是规定电工电子产品进行温度/低气压或温度/湿度/低气压综合试验方法及导则的国家标准。

二、适用范围

GB/T 2423.27-2020适用于电工电子产品及其零部件在温度与低气压或温度、湿度与低气压综合环境下的适应性试验。

三、试验条件与所需仪器

试验条件

1. 温度/低气压试验

• 温度：-55℃～+155℃

• 气压：5 kPa～70 kPa

• 变化速率：温度≤1 K/min，气压≤15 kPa/min

2. 温度/湿度/低气压试验

• 温度：0℃～+55℃

• 湿度：10% RH～95% RH

• 气压：15 kPa～55 kPa

关键要求：样品需在低气压下温度稳定（偏差≤2℃）后计时；湿度试验需在霜冻形成前保持低气压。

所需仪器

1. 川至仪器低气压试验箱：同时控制温、湿、气压，支持快速变化与稳定保持。

2. 温湿度传感器：精度±0.5℃，响应时间≤10秒。

3. 气压传感器：精度±0.5 kPa，量程覆盖试验需求。

4. 数据采集系统：实时记录试验参数，采样率≥1次/秒。

四、试验过程与要求

试验流程

1. 预处理：按产品规范调整样品初始状态（如老化、校准）。

2. 初始检测：记录样品基线数据（外观、性能）。

3. 条件施加：

• 温度：≤1 K/min升/降至目标值，待稳定。

• 气压：温度稳定后，≤15 kPa/min降至目标值。

• 湿度（如需）：温度稳定后调节至目标值。

• 保持：在设定条件下保持规定时间（2h~16h）。

4. 恢复：升压至常压（≤15 kPa/min），升温至室温（≤1 K/min），恢复≥2h。

5. 最终检测：对比基线数据，评估性能变化。

操作要点

1. 样品安装：避免遮挡风道，确保散热与实际一致。

2. 电缆连接：使用耐高低温/低气压电缆，密封接口。

3. 安全防护：防爆（如电池）、配备压力保护装置。

4. 温度稳定：最热/最冷点偏差≤2℃，变化率<0.5℃/min。

5. 湿度控制：温度<0℃时，保持低气压至霜冻形成。

注意事项

• 多功能设备：按最高要求覆盖测试（如温湿度+低气压）。

• 材料评估：低气压下检查密封件、灌封胶等材料性能。

• 安全培训：操作人员需熟悉设备保护功能（过压、超温等）。

五、恢复条件

• 恢复阶段要求

• 气压恢复

• 速率：以 ≤15 kPa/min 的速率从试验气压升至常压（101.3 kPa）。

• 目的：避免气压突变导致样品结构损伤（如密封失效、机械变形）。

• 温度恢复

• 速率：以 ≤1 K/min 的速率从试验温度升至室温（通常为25℃±5℃）。

• 目的：防止热应力导致材料开裂或性能漂移（如塑料变形、电子元件脱焊）。

• 恢复时间

• 最低要求：在常压和室温下保持 ≥2小时，确保样品完全稳定。

• 特殊情况：若产品规范要求更长恢复时间（如高精度传感器），需按规范执行。

• 中间检测（可选）

• 在恢复过程中可进行阶段性检测（如每30分钟记录性能数据），评估恢复速率对结果的影响。

六、设备要求

• 复合环境试验箱：

• 功能：具备同时控制温度、湿度和气压的能力，满足综合试验需求。

• 温度范围：-55℃～+155℃，适用于高温和低温试验。

• 湿度范围：10% RH～95% RH，适用于湿度试验。

• 气压范围：5 kPa～70 kPa，适用于低气压试验。

• 控制系统：

• 温度控制：采用高精度温控系统，如PID控制算法，确保温度控制精度达到±0.5℃。

• 湿度控制：采用电容式或电阻式湿度传感器，精度可达±2% RH，通过调节加湿和除湿量稳定湿度。

• 气压控制：配备精密压力控制器，气压变化速率控制在≤15 kPa/min，确保压力变化的平稳性。

• 内部结构：

• 气流均匀性：采用风道循环设计，确保温湿度气体均匀流经样品，避免温度死角。

• 样品放置：样品架设计合理，确保样品各部位能充分接触试验环境，避免相互遮挡影响试验结果。

• 隔热性能：

• 保温材料：设备需具备良好的隔热性能，防止热量散失或外界热量传入影响温度控制。

• 电器部件：

• 高品质元件：选用高品质电器部件，确保在长时间运行中稳定可靠。

• 故障诊断系统：

• 报警功能：配备故障诊断系统，当设备出现异常时能及时报警并定位故障点，方便维修人员快速修复。

• 密封性：

• 箱体密封：保证试验箱的密封性，防止外界空气进入影响低气压模拟的准确性。

七、其他注意事项

1. 样品准备

• 清洁统一初始状态，按实际场景安装固定。

• 敏感部件（光学、电池、传感器）针对性防护。

2. 试验控制

• 顺序：先调温后调压，恢复时先升压后升温。

• 速率：温度≤1 K/min，气压≤15 kPa/min。

• 监测：全程记录环境参数，异常立即暂停。

3. 安全防护

• 人员：防护装备+紧急停机流程。

• 设备：过压/超温保护，定期校准。

• 环境：通风良好，废弃物合规处理。

4. 数据与报告

• 记录环境曲线、样品状态、中间检测数据。

• 报告需引用标准，分析原因，判定合格标准。

5. 特殊场景

• 多因素试验：评估交互影响，调整顺序。

• 长期试验：增加检测频次，定期检查设备。

关键原则：精准控制、安全第一、数据完整、结果可靠

结语

GB/T 2423.27-2020 温湿度与低气压综合试验，是评估产品极端环境适应性的核心标准。严谨的试验设计、规范的样品处理、精准的过程控制，以及全面的安全防护，是确保结果可靠性的关键。

方案咨询/业务洽谈，请联系：

川至小程

电话/微信：13356080156

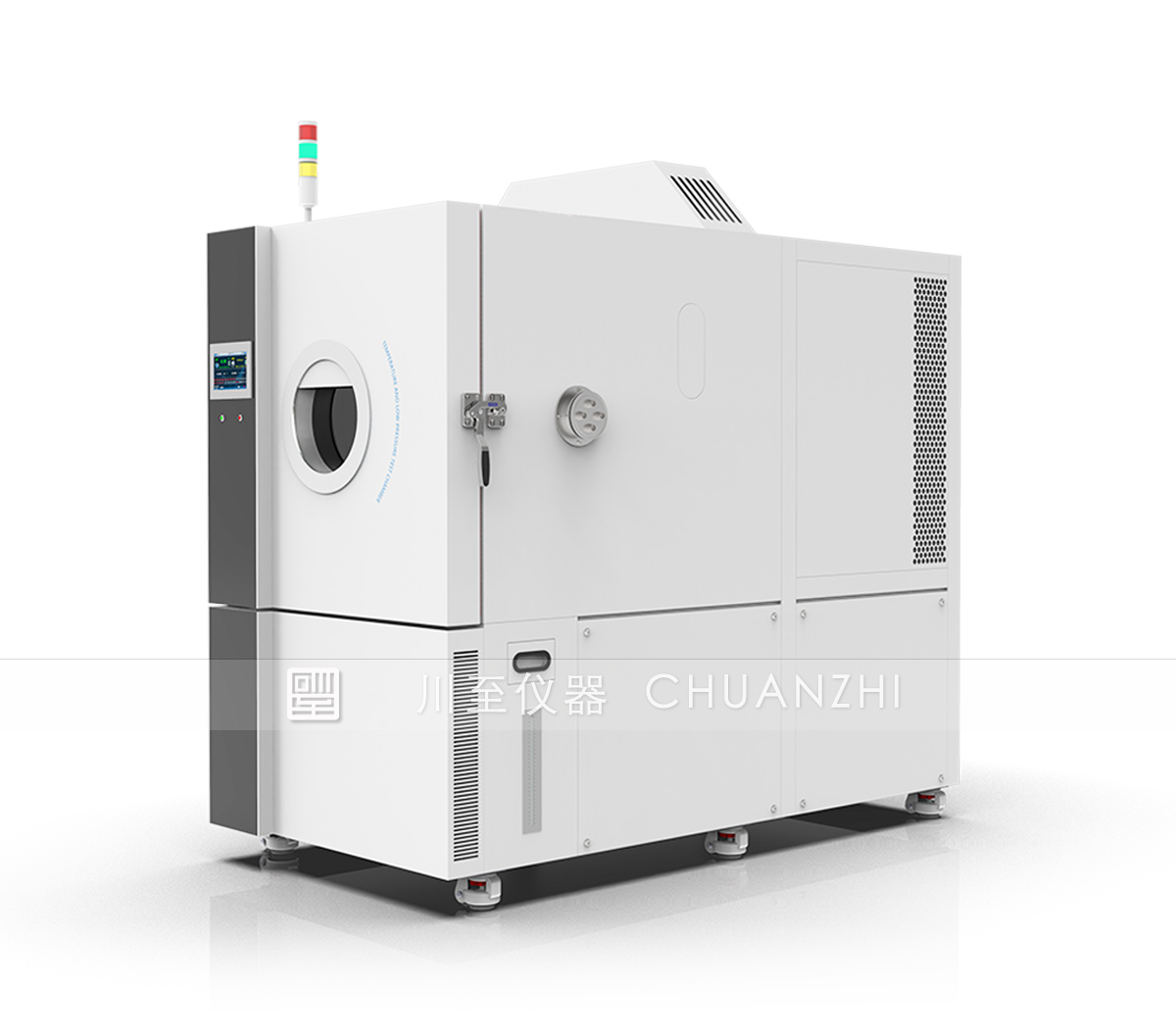

川至仪器低气压高低温湿热试验箱产品详细介绍：
