一、标准概述
IEC 60068-2-59:1990 是采用正弦拍频法（Sine-beat）模拟运输振动的环境试验标准，通过频率缓慢扫频引发样品共振来快速暴露结构缺陷，目前已被 IEC 60068-2-64（随机振动法）逐步替代。
二、适用范围
IEC 60068-2-59:1990 适用于通过正弦拍频法在 1~4000 Hz 频段内快速激发电工电子产品机械共振，以暴露结构薄弱环节并评估其抗瞬态振动能力。
三、试验条件与所需仪器
试验条件
频率范围
5 Hz ~ 2200 Hz，覆盖运输振动全频段，按 1/2 倍频程取点。波形要求
加速度波形失真度 ≤ 25%，确保正弦波纯度。横向运动量控制在 30% 以内。严酷等级
共 6 个优先级别，按产品类型与使用环境选取。拍频机制
每个拍频周期含调制频率的半个周期，激励后留出自由响应衰减时间。先进行共振扫描识别危险频率，再在危险频率或预定频率上施加拍频循环。试验流程
预处理 → 初始检测 → 共振扫描 → 正弦拍频加载 → 中间检测 → 恢复 → 最终检测。X、Y、Z 三轴依次独立完成。环境要求
预处理与恢复阶段，温度 15~35 ℃，湿度 25%~75% RH，稳定不少于 24 h。
所需仪器

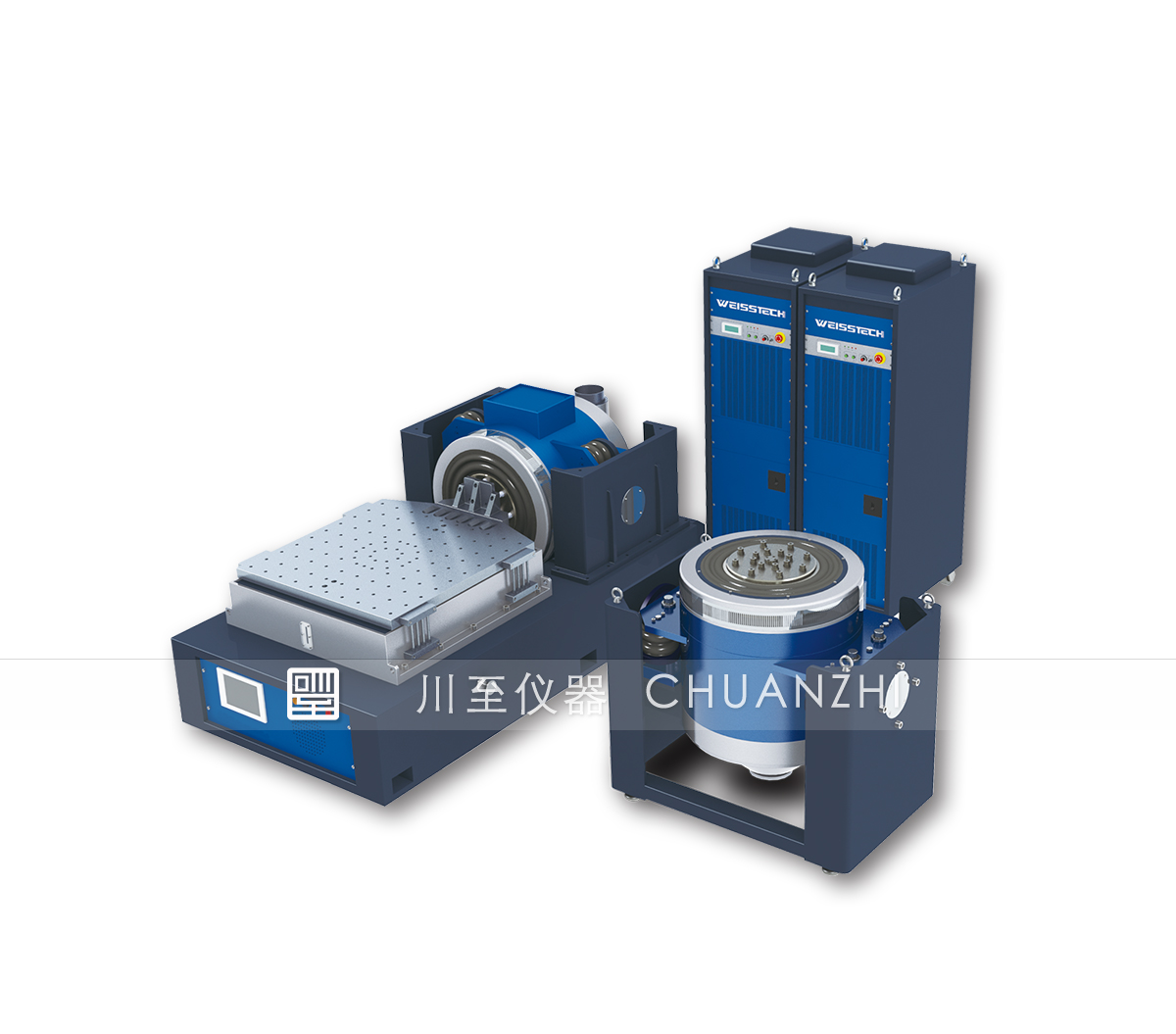

川至仪器高频振动台
核心激励设备，提供正弦拍频振动，台面不锈钢材质，承载按需匹配。数字振动控制器
生成正弦拍频驱动波形，精确控制频率与加速度，实现闭环控制。功率放大器
将控制信号放大至驱动台体所需功率，失真度低。加速度传感器 + 电荷放大器
布设不少于 5 个测点：控制点闭环驱动、检查点验证波形、响应点记录样品状态。多通道数据采集系统
同步采集，实时显示加速度、频率等参数，自动生成试验报告。试验夹具
刚性固定样品，模拟实际安装，螺栓扭矩严格控制。温湿度记录仪
全程监控恢复环境，数据可追溯。
四、试验过程与要求
试验目的
评估电工电子产品在短持续时间脉冲与振荡力（如地震、爆炸、机械运转）作用下的结构完整性与功能稳定性。
核心手段是通过正弦拍频在 5~2200 Hz 频段内快速扫频，激发样品共振弱点，暴露机械薄弱环节，判定其抗瞬态振动能力。
试验设备
川至仪器高频振动台
核心激励源，台面刚性、承载匹配样品重量。数字振动控制器
生成正弦拍频驱动波形，精确控制频率与加速度，实现闭环控制。功率放大器
将控制信号放大至驱动台体所需功率，波形失真度低。加速度传感器 + 电荷放大器
布设不少于 5 个测点：控制点闭环驱动、检查点验证波形、响应点记录样品状态。多通道数据采集系统
同步采集，实时显示加速度、频率、Grms 等参数。试验夹具
刚性固定样品，模拟实际安装，螺栓扭矩严格控制，防止引入额外干扰。温湿度记录仪
全程监控恢复环境，数据可追溯。
试验过程
预处理
标准大气条件下稳定样品，温度 15~35 ℃，湿度 25%~75% RH，稳定不少于 24 h。初始检测
外观检查 + 功能测试，记录初始状态，确保无缺陷。共振扫描
按 1/2 倍频程取点，5~2200 Hz 逐步正弦扫频，识别危险频率（共振峰值）。正弦拍频加载
在危险频率或预定频率上施加拍频循环。每个拍频周期含调制频率的半个周期，激励后留出自由衰减时间。X、Y、Z 三轴依次独立完成。中间检测
试验中途暂停，检查外观与功能，判断是否需调整严酷等级或提前终止。恢复 + 最终检测
标准大气条件下恢复不少于 24 h，进行最终外观与功能检测，对比初始状态判定是否合格。
试验要求
波形失真度
加速度波形失真度 ≤ 25%，确保正弦波纯度。横向运动量
控制在 30% 以内，避免多维耦合干扰。严酷等级
共 6 个优先级别，按产品类型与使用环境选取。多轴向
X、Y、Z 三轴依次独立完成全部循环，不可同时加载。报告要求
记录共振频率、拍频参数、各轴向加速度、检测结果，自动生成符合 CMA/CNAS 要求的标准报告。
五、恢复条件
恢复步骤
试验结束后，立即关闭振动台，将样品从夹具上取下
动作要轻，避免二次机械损伤。将样品转入标准大气环境
温度 15~35 ℃，相对湿度 25%~75% RH，确保样品与环境充分接触。静置恢复不少于 24 小时
期间不施加任何外力、不通电、不检测。恢复结束后，进行最终检测
先外观检查，再功能测试，与初始检测数据逐项对比。
关键要求
温度：15 ℃ ~ 35 ℃，样品表面温度与环境温度差 ≤ 3 K。
湿度：25 % ~ 75 % RH，避免凝露或静电干扰。
时间：不少于 24 小时，直至温度变化率 ≤ 1 K/h，达到热平衡。
环境波动：温度波动 ≤ ±2 K/h，湿度波动 ≤ ±5 % RH/h。
状态：恢复期间样品不得通电、不得受力、不得移动。
注意事项
防止热应力误判
刚结束振动的样品表面温度可能偏高，若立即检测会导致功能异常被误判为试验失效，必须充分冷却。防止凝露
从低温环境转入高温高湿环境时，样品表面可能凝露，应缓慢过渡或控制湿度上升速率。夹具拆除要谨慎
螺栓扭矩拆除后，样品可能存在残余应力，拆除时不可敲击、不可跌落。恢复环境要有记录
温湿度需全程连续记录，数据作为报告附件，满足 CNAS/CMA 追溯要求。恢复时间不可压缩
即使样品表面已触感常温，内部热容量大的部件（如变压器、大电容）仍需更长时间平衡，24 小时是最低要求，不可缩短。
六、设备要求
功率放大器
将控制器输出信号放大至驱动振动台所需的功率等级，频率响应与振动台匹配，失真度低。
加速度传感器
布设不少于 5 个测点：控制点用于闭环驱动，检查点用于验证谱形，响应点记录样品实际受振状态。需配合电荷放大器或信号调理器使用，确保微弱信号准确采集。
数据采集与分析系统
多通道同步采集，采样频率满足奈奎斯特定理，支持长时程存储。实时显示 PSD 谱形、Grms、频率等关键参数，自动生成试验报告。
试验夹具与固定装置
将样品刚性固定于台面，模拟实际安装结构，螺栓扭矩严格控制，避免夹具自身引入共振或松动。
环境监控设备
温湿度记录仪全程监控试验与恢复环境，确保温度 15~35 ℃、湿度 25%~75% RH，数据可追溯。
七、其他注意事项
拍频周期设置
每个拍频周期必须包含调制频率的半个周期，激励后必须留出自由响应衰减时间，不可连续激励不留衰减，否则会导致加速度叠加失真。共振扫描不可跳过
必须先按 1/2 倍频程逐步扫频找到共振峰值，再在危险频率上加载，不可直接按预定频率跳过扫描，否则可能漏检薄弱环节。三轴不可同时加载
X、Y、Z 三轴必须依次独立完成全部循环，严禁同时多轴激励，避免耦合效应导致结果不可控。样品安装刚性要求
夹具螺栓扭矩必须按标准值严格控制，过松会引入额外共振，过紧会改变样品边界条件，两者都会导致结果失真。传感器安装要牢靠
传感器必须用胶粘或螺栓刚性固定在指定位置，松动会导致测量值严重偏离真实值，尤其高频段（>1000 Hz）极为敏感。试验中途不可中断
一旦开始拍频加载，不得随意停机调整参数。如需调整，必须从该轴向重新开始。初始与最终检测必须一致
检测项目、方法、判定标准必须完全相同，否则无法有效对比，结果无效。记录必须完整
共振频率、拍频参数、各轴向加速度、检测结果全部归档，缺任何一项报告均不被 CNAS/CMA 认可。
结语
IEC 60068-2-59:1990 正弦拍频振动试验，核心在于通过快速扫频激发共振，用拍频脉冲精准打击产品结构薄弱点，是验证电工电子产品抗瞬态振动能力的关键标准。
