一、标准概述

GJB 150.1A-2009《军用装备实验室环境试验方法 第1部分：通用要求》是我国军用装备环境试验领域的顶层通用标准，规定了军用装备实验室环境试验的通用要求、试验剪裁原则、试验顺序、试验条件容差、试验记录与报告等基本内容。

二、适用范围

GJB 150.1A-2009适用于各类军用装备（包括电子设备、机械设备、机电一体化装备、结构件等）在实验室条件下开展的环境适应性试验。它不针对某一具体环境因素，而是为温度、湿度、振动、冲击、盐雾、霉菌、低气压等各类环境试验提供通用规则。

该标准主要面向：

●  装备研制阶段的可靠性环境适应性验证

 ● 装备定型阶段的实验室环境鉴定试验

●  装备生产阶段的批抽检环境试验

●  装备改进改型后的补充环境试验

三、试验条件与所需仪器

试验条件

试验项目剪裁：根据装备的实际使用环境剖面，从GJB 150A系列标准中选取适用的试验项目，不要求全部做，也不能随意删减。

试验顺序确定：当需进行多项环境试验时，应按装备实际经历的环境顺序排列，通常遵循"从常温到极端、从单一到综合、从破坏性小到破坏性大"的原则。

试验严酷等级：依据装备寿命剖面中实际遇到的环境极值及持续时间确定，通常取实测数据或按标准推荐值选取。

试验条件容差：

●  温度容差：一般±2℃，高温段可适当放宽

●  湿度容差：一般±5%RH

●  振动加速度容差：±10%~±15%

●  频率容差：±2%

●  持续时间容差：一般±5%

试验中断处理：试验过程中如因设备故障中断，需按标准规定判断是否重新试验或继续试验。

试验前/后检测：试验前进行基准性能检测，试验后（恢复后）进行全项检测并与基准值对比。

所需仪器

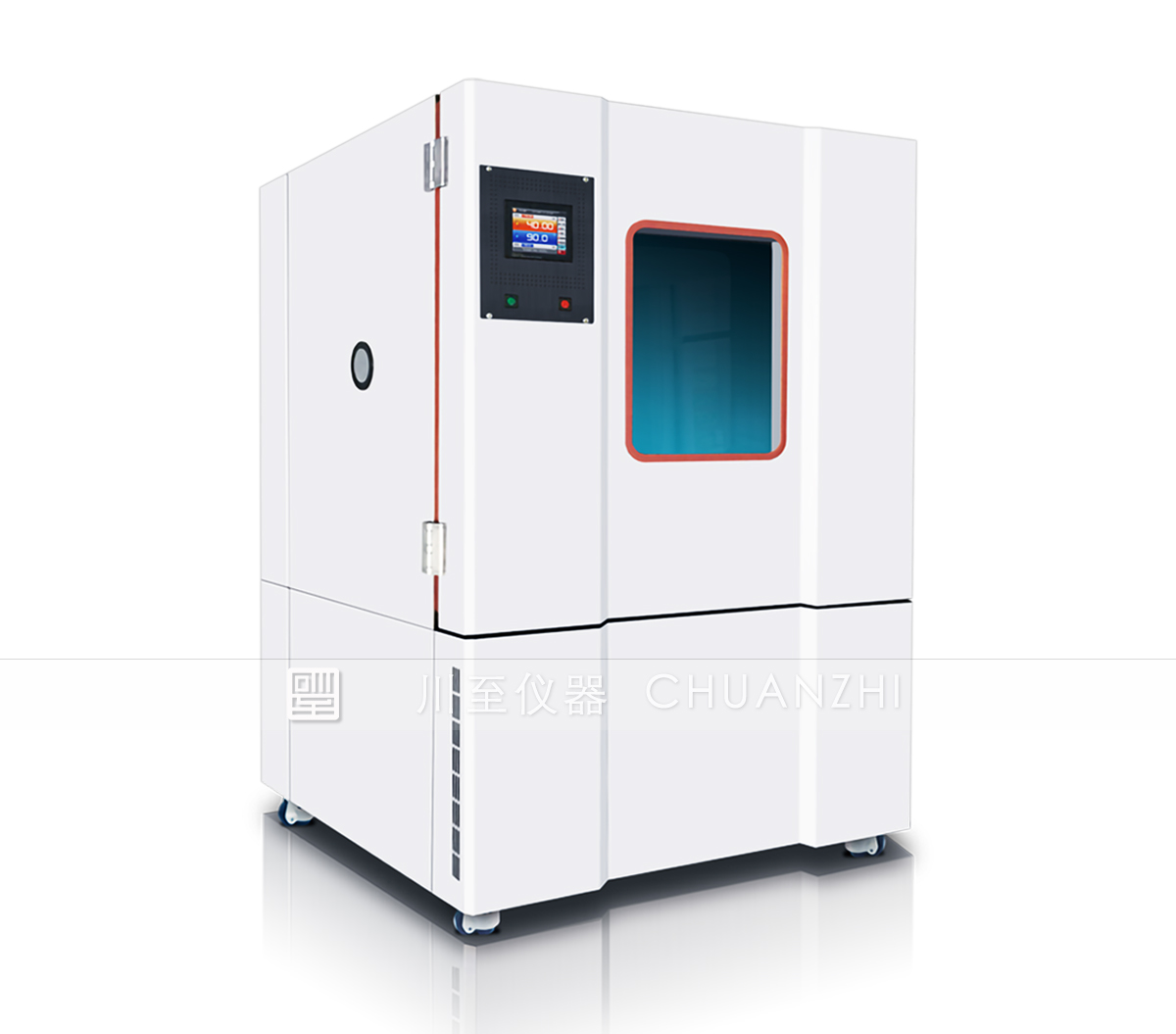

●  环境试验箱（温湿度箱）：

    用于提供高温、低温、湿热等环境条件，要求温度均匀性、波动度满足标准容差要求，升降温速率可控。

●  振动试验系统：

    包括电磁式或液压式振动台、功率放大器、振动控制器，用于施加正弦振动、随机振动或冲击。频率范围、推力需覆盖试验要求。

●  冲击试验机：

    用于施加规定波形的冲击脉冲，需满足峰值加速度、持续时间、波形容差要求。

●  低气压试验箱：

    用于模拟高空低气压环境，需具备温度控制功能。

●  盐雾试验箱：

    用于模拟海洋或含盐大气环境，需控制盐雾沉降率、温度和pH值。

●  霉菌试验箱：

    用于模拟湿热霉菌环境，需控制温度、湿度和孢子浓度。

●  测量与数据采集系统：

    包括温度传感器、湿度传感器、加速度传感器、压力传感器、数据采集器，用于全程记录试验参数。

●  夹具与工装：

按GJB 150.1A及相关分册要求设计，确保试样刚性固定、不产生附加共振、不屏蔽环境应力。

四、试验过程与要求

试验目的

验证军用装备在规定的环境条件下能否保持结构完好性和功能正常性，暴露设计缺陷、工艺缺陷和材料缺陷，为装备定型和改进提供依据。

试验设备

●  各类环境试验箱（温湿度、低气压、盐雾、霉菌等）

●  振动台与冲击试验机

●  综合环境试验系统（温度+振动+湿度等）

●  数据采集与监控系统

●  专用夹具与测试工装

试验过程

1. 试验前准备

●  编制试验大纲，明确试验项目、顺序、条件、判据

●  对试样进行初始检测，记录基准数据

●  检查试验设备状态，校准传感器

●  安装试样，确保夹具符合要求

2. 试验实施

●  按试验大纲规定的顺序逐项开展试验

●  严格控制试验条件，确保在容差范围内

●  实时监测试验参数，记录异常情况

●  按规范要求进行中间功能检测

3. 试验中断与恢复

●  如试验中断，按标准规定判断是否需重新试验

●  中断后恢复试验时，需评估中断对结果的影响

4. 试验后检测

●  试验结束后，按规定条件恢复

●  恢复后进行外观、电气、机械性能全项检测

●  与初始值对比，判定是否合格

试验要求

严酷等级：由产品规范根据实际使用环境确定，不得随意降低或提高。

容差控制：温度、湿度、振动、冲击等参数均需控制在标准规定容差内。

试样数量：一般不少于3个，结果取算术平均值，异常值按统计方法处理。

功能检测：按产品规范规定的时间节点和检测项目执行。

记录完整性：试验条件、试验时间、检测数据、异常情况均需完整记录。

判据明确：合格与否的判定准则须在试验大纲中预先规定，不得事后随意更改。

五、恢复条件

1.恢复步骤

    停止施加环境应力

    到达规定试验时间后，先停止振动、冲击等机械应力，再停止温度、湿度等环境应力。

    恢复至标准大气条件

    将试样置于标准大气条件下（温度15℃~35℃，相对湿度25%~75%，气压86kPa~106kPa）进行恢复。

    恢复时间

    一般不少于1小时，具体由产品规范规定。恢复时间从试样达到标准大气条件时算起。

    恢复期间监测

    恢复期间不得对试样施加任何电气负载（除非产品规范另有规定），避免自热干扰。

    最终检测

    恢复结束后立即进行外观、电气、机械性能全项检测，与初始值对比。

2.关键要求

    环境条件：温度15℃~35℃，相对湿度25%~75%，气压86kPa~106kPa

    恢复时间：≥1h，具体由产品规范规定

    操作顺序：先停机械应力，再停环境应力

    降温速率：一般不超过1℃/min，严禁急冷

    检测时机：恢复结束后立即检测，不得超时搁置

3.注意事项

    不可跳过恢复直接检测，残余应力会导致结果失真

    恢复期间发现明显结构损伤，应记录并拍照，按规范判定是否终止

    恢复起止时间、环境条件、检测时间须完整记录

六、设备要求

    环境试验箱

    温度均匀性、波动度满足标准要求，升降温速率可控，容积与试样体积比一般不小于5:1，试样与箱壁间距≥15cm。

    振动试验系统

    频率范围、推力、加速度满足试验要求，台面均匀度符合标准，夹具不得引起附加共振。

    冲击试验机

    波形、峰值加速度、持续时间满足标准容差要求，具备闭环控制功能。

    测量监控系统

    传感器精度满足标准要求，数据采集连续、完整、可追溯。

    夹具安装

    按GJB 150.1A及相关分册要求设计，高热传导材料，刚性固定，防止滑移和附加应力。

七、其他注意事项

    试验剪裁：根据装备实际使用环境剪裁试验项目，避免过度试验或试验不足。

    试验顺序：按装备实际经历的环境顺序排列，通常先做常温功能检测，再做环境试验。

    综合环境：当多种环境因素同时作用时，应优先考虑综合环境试验。

    试样数量：一般不少于3个，结果取算术平均值。

    记录完整性：试验条件、时间、数据、异常情况须全程记录，缺失任何一项可能导致试验无效。

    判据明确：合格准则须在试验大纲中预先规定，不得事后更改。

    与分册的关系：GJB 150.1A为通用要求，具体试验方法执行相应分册（如GJB 150.3A高温、GJB 150.16A振动等）。

    试验报告：试验结束后应编制完整试验报告，包括试验条件、过程、数据、结论等。

结语

GJB 150.1A-2009是军用装备实验室环境试验的顶层通用标准，其核心在于试验剪裁、顺序合理、容差可控、记录完整、判据明确。试验人员应重点关注试验大纲的编制、试验条件的控制、恢复条件的执行以及数据的完整记录，确保试验结果的重复性与可比性，为军用装备的环境适应性设计和定型提供有效依据。
