一、标准概述

GJB 150.4A-2009是我国军用装备环境试验系列标准中的重要分册，规定了军用装备在低温环境下的实验室试验方法。该标准用于评价装备在低温条件下因材料变脆、收缩、润滑剂黏度增大、电子元器件性能漂移、密封件失效等引发的性能变化、结构完整性和功能可靠性。

二、适用范围

GJB 150.4A-2009适用于各类军用装备在低温环境下的适应性验证，主要包括：

●  高寒地区部署装备：在寒带、极地、高海拔地区使用的车辆、通信设备、发电机组等

●  冬季露天装备：无遮蔽条件下使用的武器系统、雷达、天线等

●  高空装备：飞机、无人机、高空气球等在高空低温环境中使用的装备

●  低温贮存装备：在低温仓库或露天贮存后需立即投入使用的装备

●  低温启动装备：需要在低温环境下冷启动的发动机、发电机组等

该标准既适用于散热试样（试验时通电发热），也适用于非散热试样（试验时不通电或功耗极低），两者的温度控制策略不同。

三、试验条件与所需仪器

1、试验条件

试验名称：低温试验，代号通常为试验C（低温）。

温度条件：

●  根据装备实际使用环境确定试验温度

●  常用试验温度：-20℃、-30℃、-40℃、-55℃、-65℃等

●  具体温度值按产品规范或实际使用剖面选取

●  温度容差：一般±2℃

温度变化速率：

一般不超过1℃/min，具体速率按产品规范确定，模拟实际降温过程

持续时间：

●  按产品规范确定，通常为数小时至数十小时

●  包括温度稳定后的保持时间和功能检测时间

●  典型持续时间：2h、4h、8h、16h、24h、48h等

试验分类：

●  低温贮存试验：验证装备在低温环境下贮存后的性能

●  低温工作试验：验证装备在低温环境下工作时的性能

●  低温循环试验：验证装备在低温循环变化下的耐受能力

●  低温+振动组合试验：验证复合环境下的适应性

试样分类：

●  散热试样：试验时通电发热，需监测表面最冷点温度

●  非散热试样：试验时不通电或功耗极低，需监测内部最冷点温度

2、所需仪器

低温试验箱：

用于提供规定的低温环境，要求温度均匀性好、温控精度高，能在整个试验周期内稳定维持设定温度。箱体需具备强迫空气循环功能，确保温度均匀。容积需能容纳试样及测试工装，试样与箱壁间距≥15cm，箱体与试样体积比≥5:1。

制冷系统：

包括压缩机、冷凝器、蒸发器、节流装置等，用于提供低温环境。需具备足够的制冷量和降温速率，满足试验要求。

温度控制系统：

包括加热器（用于精确控温）、温度传感器、控制器，用于精确控制箱内温度，升降温速率可控（一般≤1℃/min）。

温度传感器：

热电偶或RTD，用于监测试样表面温度和箱内温度，精度一般±1℃。散热试样测表面最冷点，非散热试样测内部最冷点。

数据采集与记录系统：

同时记录温度、时间等参数，生成完整试验报告，满足可追溯性要求。

功能检测设备：

用于在低温条件下对试样进行电气、机械性能检测，需能在低温环境下正常工作。

必要的辅助工装：

包括耐低温夹具、隔热垫片、导线低温防护套等，确保试样在低温环境下固定可靠且不受额外损伤。

四、试验过程与要求

1、试验目的

验证军用装备在低温环境下能否保持结构完好性和功能正常性，暴露因材料变脆、收缩、润滑剂黏度增大、电子元器件性能漂移、密封件失效等引发的缺陷。

2、试验设备

●  低温试验箱（强迫空气循环，温度均匀）

●  制冷系统

●  温度控制系统

●  温度测量监控系统

●  数据采集与记录系统

●  功能检测设备

●  专用夹具与工装

3、试验过程

初始检测：在标准大气条件下进行外观、电气、机械性能全项检测，记录基准值。

试样安装：将试样按实际安装方式固定在试验箱内，连接测试线缆和传感器。确保夹具不影响温度场，导线耐低温。

降温：以不超过1℃/min的速率将箱内温度降至规定值。降温过程中监测试样状态。

温度稳定与保持：温度达到规定值后，保持规定时间。期间按产品规范进行功能检测，记录试样性能变化。温度稳定判据：试样最冷点温度在规定时间内变化不超过2℃。

功能检测：在低温保持期间，按产品规范规定的时间节点进行功能检测。散热试样通常不进行功能检测（或按规范执行），非散热试样可进行功能检测。

升温：试验结束后，以不超过1℃/min的速率将温度升至恢复温度（15℃~35℃）。严禁急热。

取出试样：温度升至恢复范围后，将试样从试验箱中取出。

恢复检测：试样在标准大气条件下恢复不少于1h，再进行全项检测并与初始值对比。

4、试验要求

温度容差：一般±2℃。

温度变化速率：≤1℃/min，具体按产品规范。

持续时间：按产品规范确定，包括温度稳定后的保持时间和功能检测时间。

温度稳定判据：试样最冷点温度在规定时间内变化不超过2℃。

功能检测：按产品规范规定的时间节点和检测项目执行，检测线缆需耐低温。

试样数量：一般不少于3个，结果取算术平均值。

记录完整性：温度、时间、功能检测数据须全程记录。

判据明确：合格准则须在试验大纲中预先规定。

五、恢复条件

1、恢复步骤

停止制冷：到达规定试验时间后，停止制冷，让试样随箱体自然升温。

升温：以不超过1℃/min的速率将温度升至恢复温度（15℃~35℃），取5min滑动平均值。

取出试样：温度升至恢复范围后，将试样从试验箱中取出。

静置恢复：在标准大气条件下放置不少于1小时（产品规范另有规定从其规定）。

最终检测：恢复时间到达后立即进行外观、电气、机械性能全项检测，与初始值对比。

2、关键要求

●  环境条件：温度15℃~35℃，相对湿度25%~75%，气压86kPa~106kPa

●  恢复时间：≥1h，具体由产品规范规定

●  操作顺序：先停止制冷，再升温，最后取出试样

●  升温速率：≤1℃/min（5min平均值），严禁急热

●  检测时机：恢复结束后立即检测，不得超时搁置

3、注意事项

●  不可跳过恢复直接检测，残余热应力会导致结果失真

●  恢复期间发现试样有明显结构损伤（裂纹、变形），应记录并拍照，按规范判定是否终止

●  散热试样恢复期间不施加任何电气负载，避免自热干扰

●  非散热试样如试验期间做了功能检测，恢复后仍需重新做全项检测

●  凝露问题：低温试样取出后表面易凝露，需注意对电气性能的影响，必要时在干燥环境中恢复

●  记录要求：恢复起止时间、环境温湿度、最终检测时间必须完整记录

六、设备要求

低温试验箱：强迫空气循环，温度均匀，容差±2℃，升降温≤1℃/min。散热试样测表面最冷点，非散热试样测内部最冷点。试样与箱壁间距≥15cm，箱体与试样体积比≥5:1。

制冷系统：制冷量满足降温速率要求，极限温度低于最低试验温度，具备过载保护和化霜功能。

温度控制系统：加热功率满足精确控温要求，温度均匀性和波动度满足标准要求。

测量监控系统：温度传感器精度±1℃，温度参数全程连续记录。

夹具安装：耐低温材料，按GJB 150.1A及相关分册要求安装，试样刚性固定防止滑移。

功能检测设备：能在低温环境下正常工作，测试线缆需耐低温，不得影响箱内温度场。

七、其他注意事项

●  试验顺序：低温试验通常与其他环境试验组合进行，顺序按装备实际使用剖面确定。

●  散热vs非散热：散热试样测表面最冷点，非散热试样测内部最冷点，两者不可混用。散热试样通常不进行功能检测；非散热试样可在试验期间进行功能检测。

●  严禁急冷急热：升温降温均≤1℃/min，急热会引入额外热应力，导致结果不可信。

●  温度监测点：散热试样监测表面最冷点，非散热试样监测内部最冷点。

●  夹具影响：夹具不得屏蔽试样散热，不得与试样产生共振，安装须按GJB 150.1A执行。

●  试样数量：至少3个，结果取算术平均值，异常值按统计方法剔除。

●  记录完整性：温度、时间、功能检测结果须全程记录，缺失任何一项可能导致试验无效。

●  凝露处理：低温试验后试样表面易凝露，可能影响电气性能检测结果，需在干燥环境中恢复或采取防凝露措施。

●  与单独试验的区别：本试验重点在低温环境下的适应性，结果不能用单独高温或振动试验替代。

●  与GJB 150.1A的关系：GJB 150.4A为低温试验方法，通用要求执行GJB 150.1A。

●  试验报告：试验结束后应编制完整试验报告，包括试验条件、过程、数据、结论等。

结语

GJB 150.4A-2009是军用装备低温环境适应性验证的核心标准，其核心在于温度条件真实、升降温速率可控、温度稳定判据明确、恢复过程规范、判据明确。试验人员应重点关注温度均匀性、温度稳定判据、散热与非散热试样的区分、凝露处理以及数据的完整记录，确保试验结果的重复性与可比性，为军用装备的低温环境适应性设计和定型提供有效依据。

方案咨询/业务洽谈，请联系：

川至小程

电话/微信：13356080156

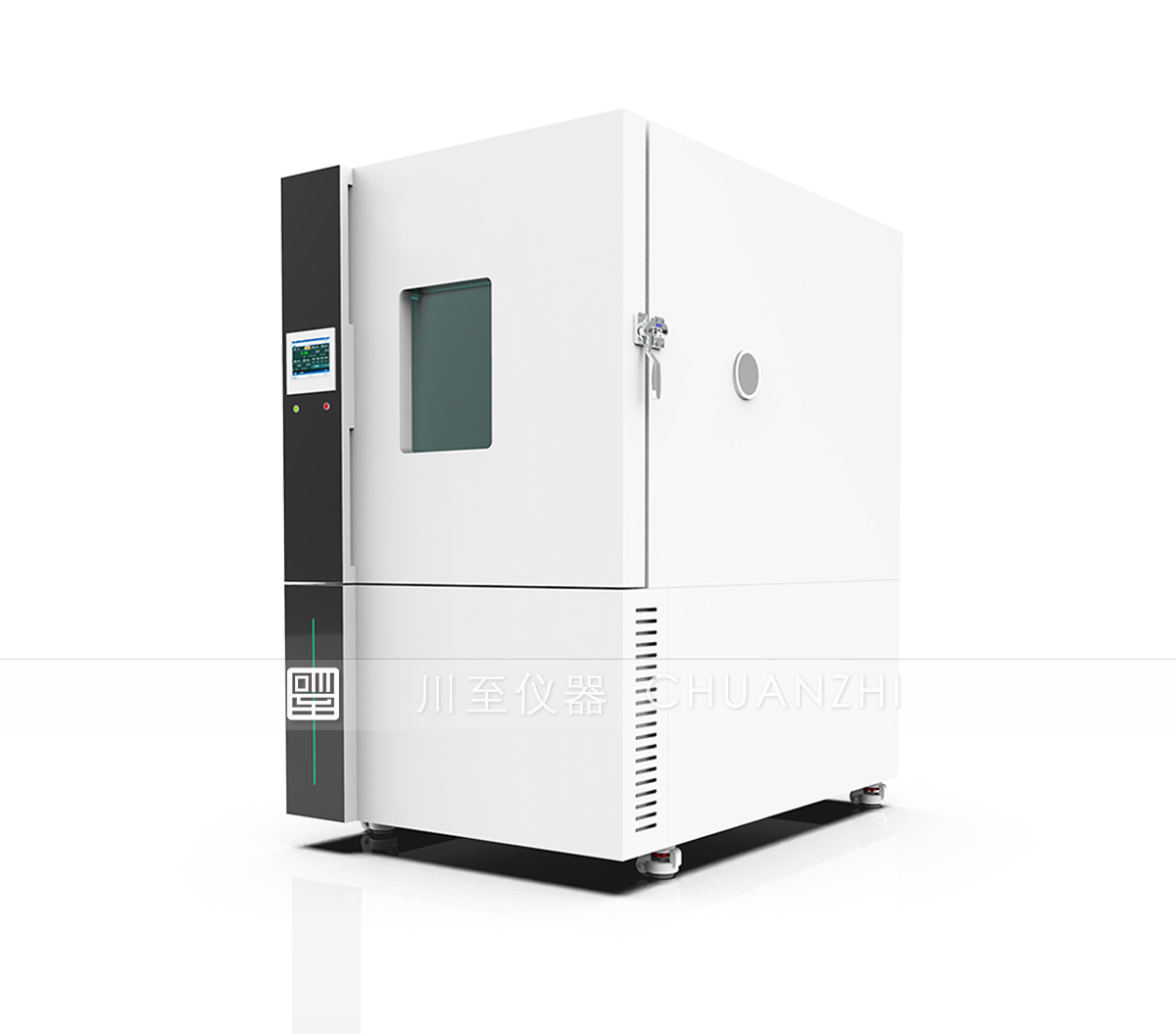

川至仪器低温试验箱产品详细介绍：
