一、标准概述

GJB 150.16A-2009是我国军用装备环境试验系列标准中的重要分册，规定了军用装备在振动环境下的实验室试验方法。振动环境是军用装备在运输、飞行、行驶、发射、爆炸冲击等场景中必然面临的环境因素。振动会导致结构疲劳、紧固件松脱、焊点开裂、元器件引线断裂、连接器接触不良、光学系统失调等问题。该标准替代了GJB 150-1986中的相应部分，在试验程序、振动类型、剪裁原则和判定准则方面进行了完善，更加强调根据装备实际使用剖面确定试验条件。该标准是GJB 150A系列中内容最丰富、应用最广泛的分册之一。

二、适用范围

GJB 150.16A-2009适用于各类军用装备在振动环境下的适应性验证，主要包括：

●  机载装备：飞机上安装的电子设备、仪表、雷达、武器挂架等

●  舰船装备：舰船上安装的电子设备、机械设备、武器系统等

●  车辆装备：坦克、装甲车、军用卡车等车辆上安装的装备

●  导弹与火箭装备：弹载电子设备、引信、战斗部等

●  地面固定装备：雷达、通信设备、发电机组等

●  运输与包装件：装备在运输过程中承受振动

该标准既适用于散热试样（试验时通电发热），也适用于非散热试样（试验时不通电或功耗极低）。

三、试验条件与所需仪器

试验条件

试验名称：振动试验，代号通常为试验F（振动）。

振动类型：

●  正弦振动：按正弦规律变化的振动，用于模拟旋转机械、发动机等产生的周期性振动

●  随机振动：按随机规律变化的振动，用于模拟运输、飞行、行驶等产生的宽带振动

●  正弦拍频振动：正弦振动与拍频调制的组合，用于模拟特定场景

振动参数：

●  频率范围：通常为10Hz~2000Hz，具体按产品规范确定

●  加速度量级：通常为1g~50g，具体按产品规范确定

●  位移幅值：通常为0.1mm~10mm，具体按产品规范确定

●  功率谱密度（PSD）：随机振动时按产品规范确定

振动方向：

●  通常按装备的三个正交轴向分别施加

●  具体方向按产品规范或实际使用剖面选取

持续时间：

●  按产品规范确定，通常为每轴向数分钟至数小时

●  具体持续时间按产品规范或实际使用剖面选取

试验分类：

●  振动功能试验：验证装备在振动环境下工作时的性能

●  振动耐久试验：验证装备在振动环境下的结构耐久性

●  振动响应试验：测量装备在振动环境下的响应特性

试验程序：

●  程序I（正弦振动） ：按正弦规律施加振动

●  程序II（随机振动） ：按随机规律施加振动

●  程序III（正弦拍频振动） ：按正弦拍频规律施加振动

所需仪器

电磁式振动台：用于提供规定的正弦振动和随机振动，要求频率范围宽、推力大、波形失真小。频率范围需覆盖标准要求（通常至少到2000Hz），推力需满足试样重量和加速度要求。

液压式振动台：用于提供大推力、低频率的振动，适用于大型试样。

功率放大器：用于驱动振动台，需具备足够的功率和带宽。

振动控制器：用于生成正弦信号或随机信号，并驱动振动台，需具备扫频、定频、随机控制功能。

加速度传感器（拾振器） ：安装在试件上，实时监测振动响应，实现闭环控制，确保加速度精度。

数据采集与记录系统：同时记录振动数据（频率、加速度、位移、PSD等）和温度数据，生成完整试验报告，满足可追溯性要求。

功能检测设备：用于在振动条件下对试样进行电气、机械性能检测，需能在振动环境下正常工作。

必要的辅助工装：包括专用夹具、隔热垫片、导线固定装置等，确保试样在振动环境下固定可靠且不受额外损伤。

四、试验过程与要求

^{1、试验目的}

验证军用装备在振动环境下能否保持结构完好性和功能正常性，暴露因机械应力引发的结构疲劳、紧固件松脱、焊点开裂、元器件引线断裂、连接器接触不良、光学系统失调等缺陷。

2、试验设备

●  电磁式振动台或液压式振动台

●  功率放大器

●  振动控制器

●  加速度传感器

●  数据采集与记录系统

●  功能检测设备

●  专用夹具与工装

3、试验过程

初始检测：在标准大气条件下进行外观、电气、机械性能全项检测，记录基准值。

试样安装：将试样按实际安装方式固定在振动台台面上，连接测试线缆和传感器。确保夹具刚性足够，不产生附加共振，导线固定可靠。

预试验（低量级）：在低量级下进行预试验，检查试样安装状态和测试系统是否正常。测量试样各测点的响应，确认无异常。

施加振动：按产品规范规定的振动类型、频率范围、加速度量级、持续时间，对试样施加振动。

功能检测：在振动期间，按产品规范规定的时间节点进行功能检测。散热试样通常不进行功能检测（或按规范执行），非散热试样可进行功能检测。

方向切换：按产品规范规定的方向，切换试样安装方向，重复步骤2~5，直至完成所有规定方向的试验。

停止振动：完成所有方向试验后，停止振动。

取出试样：将试样从振动台上取下。

恢复检测：试样在标准大气条件下恢复不少于1h，再进行全项检测并与初始值对比。

4、试验要求

频率范围：通常为10Hz~2000Hz，具体按产品规范确定。

加速度容差：一般±10%~±15%，具体按产品规范确定。

频率容差：一般±2%，具体按产品规范确定。

振动方向：按产品规范确定，通常为三个正交轴向。

持续时间：按产品规范确定，每轴向数分钟至数小时。

功能检测：按产品规范规定的时间节点和检测项目执行，检测线缆需固定可靠。

试样数量：一般不少于3个，结果取算术平均值。

记录完整性：频率、加速度、位移、PSD、时间、方向、功能检测数据须全程记录。

判据明确：合格准则须在试验大纲中预先规定。

五、恢复条件

1、恢复步骤

停止振动：到达规定试验时间后，停止振动。

停止试验台：待振动完全停止后，停止振动台运行。

取出试样：将试样从振动台上取下。

静置恢复：在标准大气条件下放置不少于1小时（产品规范另有规定从其规定）。

最终检测：恢复时间到达后立即进行外观、电气、机械性能全项检测，与初始值对比。

2、关键要求

●  环境条件：温度15℃~35℃，相对湿度25%~75%，气压86kPa~106kPa

●  恢复时间：≥1h，具体由产品规范规定

●  操作顺序：先停止振动，再停止试验台，最后取出试样

●  检测时机：恢复结束后立即检测，不得超时搁置

六、设备要求

电磁式振动台：频率范围宽、推力大、波形失真小，频率范围需覆盖标准要求（通常至少到2000Hz），推力需满足试样重量和加速度要求。台面均匀度符合标准。

液压式振动台：大推力、低频率，适用于大型试样。

功率放大器：足够的功率和带宽，性能稳定。

振动控制器：具备扫频、定频、随机控制功能，控制精度满足标准要求。

加速度传感器：精度满足标准要求，频率响应范围覆盖试验频率范围。

夹具安装：高强度材料，按GJB 150.1A及相关分册要求安装，试样刚性固定，不产生附加共振，防止滑移。

功能检测设备：能在振动环境下正常工作，测试线缆需固定可靠，不得影响试样振动状态。

结语

GJB 150.16A-2009是军用装备振动环境适应性验证的核心标准，其核心在于振动类型合理、量级准确、方向可控、夹具设计规范、恢复过程规范、判据明确。试验人员应重点关注振动类型与量级的选择、夹具设计与安装、预试验的执行、紧固件与焊点的检查以及数据的完整记录，确保试验结果的重复性与可比性，为军用装备的振动环境适应性设计和定型提供有效依据。

方案咨询/业务洽谈，请联系：

川至小程

电话/微信：13356080156

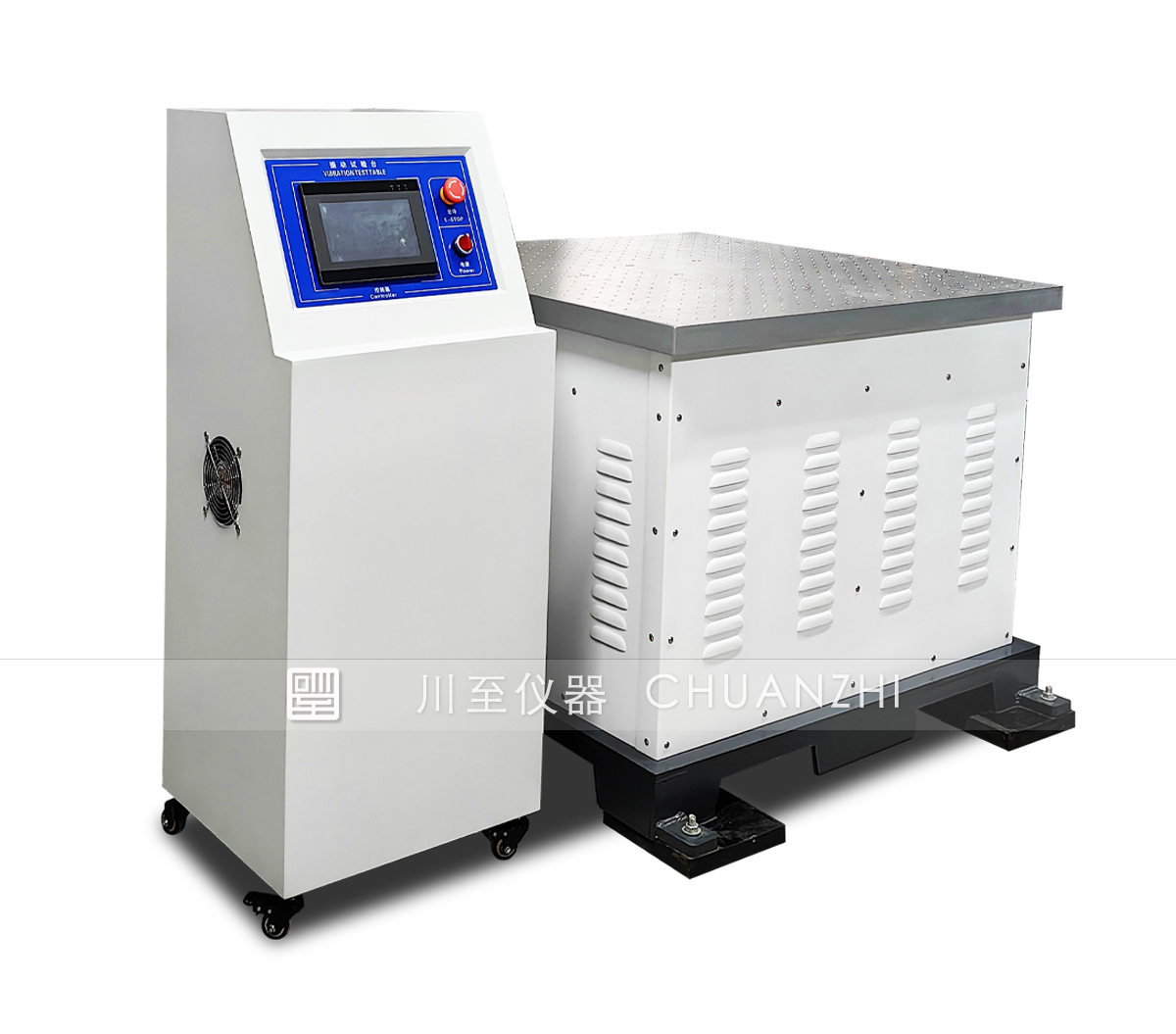

川至仪器振动试验台产品详细介绍：
