一、标准概述
《GJB150.25A-2009》是中国国家军用标准，属GJB150A-2009系列，2009年实施，替代旧版，旨在通过模拟军用装备全寿命周期中的振动、噪声、温度环境，评估其性能稳定性与失效模式，为设计改进、质量控制和定型验收提供依据。
二、适用范围
该标准适用于陆海空天装备，涵盖振动、噪声、温度（含高温、低温、温度冲击）试验，具有综合性、可操作性、科学性和实用性特点，引入量化指标提升分析精度，试验剖面可剪裁适应不同需求，在装备研发中可暴露设计缺陷、控制质量、辅助定型，是评估装备环境适应性的基础性标准，且与其他部分标准共同构成完整体系。
三、试验条件与所需仪器
1. 试验条件
振动试验
频率范围：5Hz-2000Hz，根据装备类型动态调整（如炮击振动需高频冲击）。
模式：正弦（低频位移控制、高频加速度控制）、随机（按加速度谱密度定制）、混合模式。
时间：模拟全寿命周期暴露，如运输振动持续数小时至数十小时。
噪声试验
测量内容：噪声源定位、频谱分析、传播特性评估。
验证重点：隔音材料、消声器等控制措施的有效性。
温度试验
高温：工作试验+60℃（稳定2小时，测试0.5小时）；贮存试验+70℃（48小时）。
低温：工作试验-20℃（稳定2小时，测试0.5小时）；贮存试验-40℃（24小时）。
温度冲击：快速温变（如10℃/min或15℃/min），评估耐受能力。
2. 所需仪器
振动试验
噪声试验
声级计：测量噪声声压级。
频谱分析仪：分析噪声频谱。
传声器阵列：定位噪声源。
消声室：提供无反射环境。
温度试验
高低温试验箱：温度范围-70℃至+150℃，温变速率≤3℃/min（部分需快速温变）。
温度传感器：监测装备关键部位温度。
数据采集系统：记录温度、湿度、振动等参数。
综合试验
三综合试验箱：集成温度、湿度、振动，模拟复杂环境耦合效应（温度-70℃至+150℃，湿度20%-98%R.H.，振动5-2000Hz）。
四、试验过程与要求
1.样品准备与安装
样品需按实际使用状态固定于振动台，避免共振或局部应力集中。安装方向通常需在X/Y/Z三个正交轴向分别进行，或根据产品实际安装姿态调整组合方向，以模拟多维振动环境。
需检查样品机械结构完整性，确保无松动、裂纹等缺陷，并记录初始状态（如外观、功能参数）。
2.参数设置与校准
振动类型：宽频带随机振动，加速度幅值服从正态分布，频率范围通常覆盖5Hz-2000Hz（或根据产品规范指定更宽频带）。
加速度谱密度（ASD）：需符合标准规定的频谱形状（如平直谱、斜谱）及容差范围（如±3dB），确保振动能量分布符合实际环境特征。
试验持续时间：依据产品等级（如工业级、军用级）及使用场景设定，通常需验证产品在长期振动下的可靠性（如持续数小时至数百小时）。
再现性等级：分为高、中、低三级，对应不同的参数控制精度与数据采集要求（如高再现性需更严格的频谱容差和更精确的传感器校准）。
3.试验运行与监控
启动振动台，按设定参数生成宽频带随机振动信号。试验过程中需实时监测振动参数（如加速度、位移、频谱）及样品状态（如温度、功能表现），确保试验条件符合标准要求。
需记录关键数据（如ASD曲线、时域波形），并定期检查样品外观与功能，及时发现异常（如异响、性能下降）。
4.数据采集与分析
使用高精度三向加速度传感器（量程±50g，频率响应0.5Hz-5kHz）采集振动信号，通过数据采集系统实现多通道同步记录与频谱分析。
分析样品在振动下的响应特性（如共振频率、阻尼比），评估其机械强度、连接可靠性及功能稳定性。
5.试验后检查与评估
试验结束后，对样品进行外观检查、机械结构检查及功能测试，记录最终状态并与初始状态对比。
若样品出现损坏或性能下降，需分析原因（如设计缺陷、材料疲劳），并提出改进建议。
五、恢复条件
试验后装备应在标准大气条件（15℃~35℃，湿度20%~80%）下静置恢复，高温/低温试验静置≥2小时，温度冲击静置≥1小时，湿热试验后需干燥防腐蚀；操作上先检查外观及部件，再测试功能与性能，特殊装备针对性处理；恢复时间常规≥2小时，复杂试验或延长，紧急情况可缩短但需评估；目的是确保评估准确、保障装备后续安全可靠并符合标准。
六、设备要求

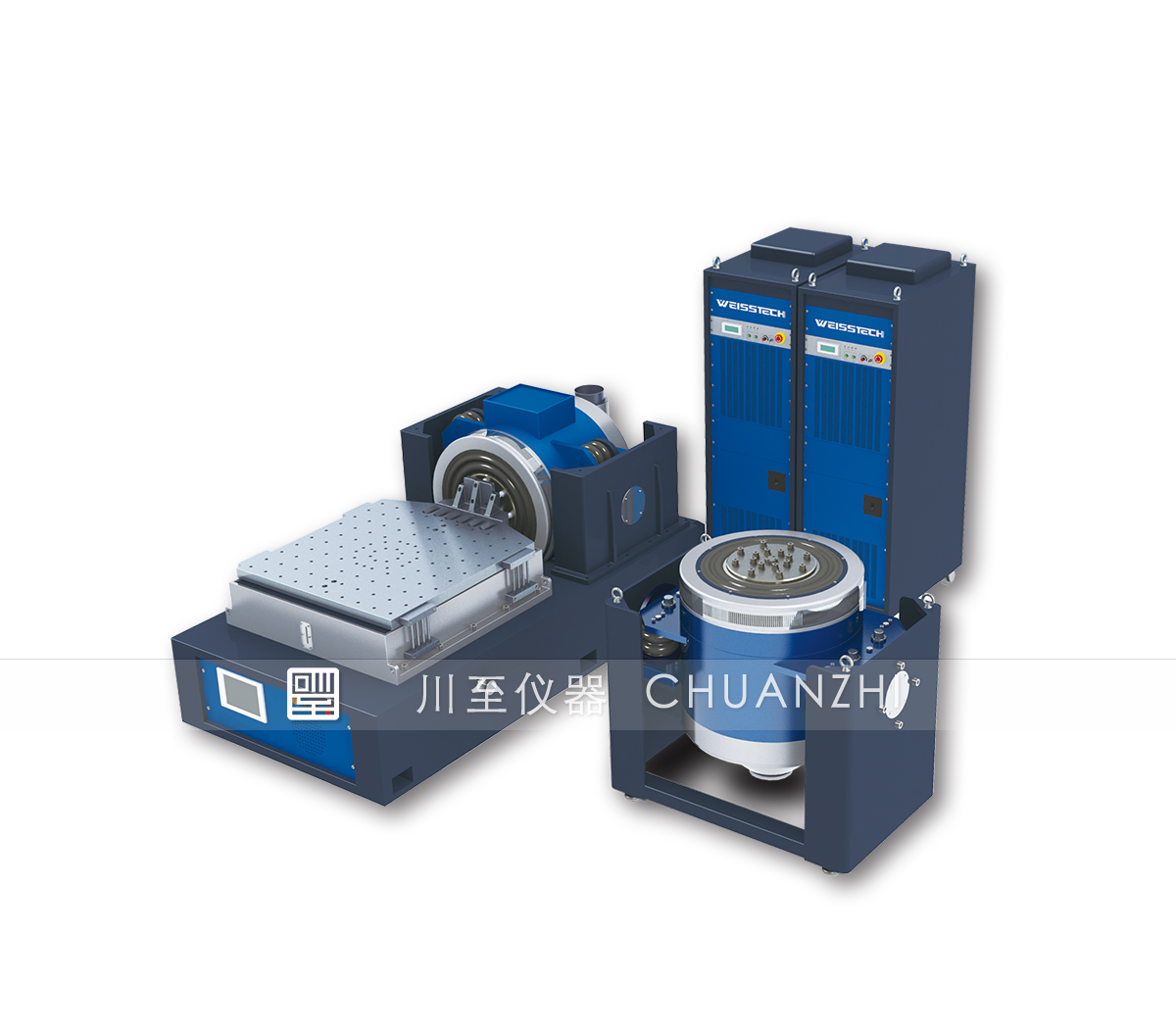

振动台：需满足宽频带、高推力需求，以模拟装备在实际使用中可能遭遇的复杂振动环境。液压振动台适用于低频大位移试验，电动振动台则更适用于高频随机振动试验，确保振动激励的准确性和可控性。
噪声测量系统：包括声级计、频谱分析仪、传声器等，需具备高精度和高灵敏度，以准确测量装备的噪声源、噪声频谱以及噪声传播特性。这些数据对于评估装备的噪声控制措施是否有效至关重要。
温度试验箱：需具备精确的温度控制能力，能够模拟极端高温和低温环境。温度控制范围应覆盖装备在实际使用中可能遇到的最极端温度条件，如高温70℃、低温-40℃等，且温度变化速率需符合标准要求（通常不超过3℃/min）。
三综合试验设备：对于需要同时进行温湿度与振动联合环境试验的装备，需使用三综合试验设备。该设备应能够同步叠加温湿度循环与机械振动，模拟产品在运输及现场运行中可能遇到的极端复杂环境，形成标准化、科学、严谨的实验流程。
数据采集与分析系统：需具备高速采集和实时分析能力，能够记录装备在试验过程中的关键参数（如温度、电压、电流、结构形变等）以及瞬态冲击响应和噪声数据。这些数据对于评估装备的性能稳定性和可靠性至关重要。
七、其他注意事项
1. 试验前：设备校准与试件适配
设备安装：选平整坚固场地，大型设备加固楼板；水平校准台面，连接电源并接地，检查冷却系统。
试件固定：设计匹配夹具，用螺栓/卡扣固定试件，加柔性垫减少应力；调整重心与台面中心重合。
2. 试验中：参数控制与安全防护
参数设置：按标准设定频率、加速度等参数，选合适振动模式；分段记录数据，实时监控异常。
安全防护：人员佩戴防护装备，设备设警示标识和急停按钮；保持通风，远离危险品。
3. 试验后：数据采集与初步分析
数据采集：用高精度传感器实时采集，同步记录多通道信号，预处理数据去噪。
初步分析：生成频谱图、峰值曲线，对比标准判断是否达标，为深度分析提供依据。
4. 试验闭环：深度分析与设备维护
深度分析：结合仿真模型评估装备性能，按标准编制详细报告，提出改进建议。
设备维护：试验后清洁保养，定期校准精度；建立备件库，及时补充消耗品。
结语
GJB150.25A - 2009 标准在军用装备宽频带随机振动试验领域发挥着至关重要的专业引领作用，它系统性地规范了试验全流程，为军用装备的环境适应性设计提供了切实可行、科学可靠的验证手段。
