 GJB150.20A-2009军用装备实验室环境试验方法 炮击振动试验.pdf |
一、标准概述
目的：模拟装备在炮击或爆炸冲击下的振动环境，验证其结构强度与功能可靠性。
方法：通过振动台复现炮击产生的高频、高幅值振动波形，评估装备耐振性能。
参数：涵盖振动频率、加速度、持续时间及脉冲形状等关键指标，确保试验真实性。
二、适用范围
该标准适用于所有可能遭受炮击或爆炸冲击的军用装备，包括但不限于车辆、舰艇、航空器及其搭载的电子设备等。该标准通过模拟火炮发射时产生的高频冲击振动环境，评估装备在重复冲击或瞬态振动下的结构强度和功能可靠性，确保其在战场环境中能够承受炮击振动并保持正常工作。
三、试验条件与所需仪器
1. 试验条件
振动类型：宽频带随机振动，加速度幅值呈正态分布，模拟炮击/爆炸的非周期性复杂振动。
频率范围：由产品规范指定，通常覆盖5Hz~2000Hz宽频带，涵盖结构共振及高频噪声频段。
加速度谱密度（A.S.D）：
频谱形状：按产品等级（如Ⅰ/Ⅱ类）确定，典型曲线为“低频平缓-中频峰值-高频衰减”。
容差要求：关键频率点谱密度值控制在±3dB（或±1.5dB）内，确保试验一致性。
2. 所需仪器
电磁振动试验台：通过模拟复杂振动环境（如炮击、运输冲击等），精准复现产品实际工况下的振动特性，以验证其结构强度、功能可靠性及耐久性。
四、试验过程与要求
初始检测：
功能检查：通电测试样品，确认初始功能正常，记录关键性能数据（如输出信号、响应时间）。
外观检查：目视检查样品表面及连接部位，确认无裂纹、变形或松动。
安装与固定：
夹具固定：使用专用夹具将样品牢固安装在振动台上，避免额外约束或共振风险。
传感器布置：在样品关键受力点安装加速度传感器，实时监测振动响应数据。
频率响应测量：
采用正弦扫频方式测量样品的频率响应特性，识别共振频率点。
预调激励：
施加低等级随机振动（如50%额定量级），持续5~10分钟，用于系统均衡和预调。
条件试验：
轴向振动：在X、Y、Z三个相互垂直的轴向上依次施加随机振动。
参数控制：实时监测并控制总方均根加速度（GRMS），确保符合规范容差要求。
数据记录：记录加速度时间历程样本，用于后续频谱分析验证。
最后检测：
性能复测：通电测试样品，检查电气和机械性能是否恢复至初始状态，对比试验前后数据。
共振复查：若规范要求，重新测量共振频率，确认无显著偏移。
五、恢复条件
环境恢复：
将样品移出试验环境，置于标准大气条件（如温度23℃±2℃，相对湿度45%~75%）下静置，时间按规范要求（通常≥1小时）。
状态稳定：
确保样品温度与环境平衡，避免因热胀冷缩导致性能变化。
六、设备要求
振动台：应具备足够的推力、位移幅值及频率范围（如≥400Hz），能够精准模拟炮击振动的高量级、宽频带环境。
传感器与仪器：需采用高精度加速度传感器，具备宽频带（DC~2kHz以上）响应能力，确保振动参数测量准确无误。
夹具：应设计为高刚度、低质量结构，避免因夹具共振或变形引入额外振动响应，保障样品受力状态真实。
分析系统：需支持实时数据处理、频谱分析及振动控制算法，确保试验结果高再现性，并满足军标对数据精度和可靠性的要求。
七、其他注意事项
验证方法选择
需结合频率范围、样品特性（如结构刚度、质量分布）及仪器能力（如传感器带宽、采样率），从附录A（正弦扫频法）、B（随机振动法）、C（冲击响应法）中选定最适配的验证方法，确保试验结果有效性。
数据分析关键点
误差控制：需量化仪器误差（如传感器线性度、噪声水平）、分析误差（如频谱泄漏、窗函数影响）及残余波纹（如振动台控制环路波动），通过校准和滤波处理降低干扰。
数据修正：对高频段衰减或低频段漂移数据进行补偿，确保频谱符合规范容差要求。
记录与报告要求
试验条件：记录振动量级（GRMS值）、频率范围、轴向顺序及持续时间。
仪器设置：标注传感器型号、采样率、分析带宽及控制算法参数。
结果呈现：附原始加速度时间历程曲线、频谱图及异常事件（如过载报警）说明。
安全操作规范
过载防护：设置振动台推力/加速度限值，实时监测样品应力状态，避免结构破坏。
共振规避：预试验阶段识别样品共振点，试验中通过调频或调幅避开危险频段。
应急机制：配备紧急停机按钮，制定设备故障或样品失效时的快速响应流程。
结语
《GJB150.20A-2009》为军用装备炮击振动试验提供了标准化、高精度的技术规范，通过模拟实战极端振动环境，有效验证装备结构强度与可靠性。该标准助力企业提前识别设计缺陷，优化产品性能，既是保障装备质量的关键手段，也是提升市场竞争力的重要支撑。在军民融合背景下，严格遵循此标准对推动装备高质量发展具有重要意义。
方案咨询/业务洽谈，请联系：
川至小程
电话/微信：13356080156

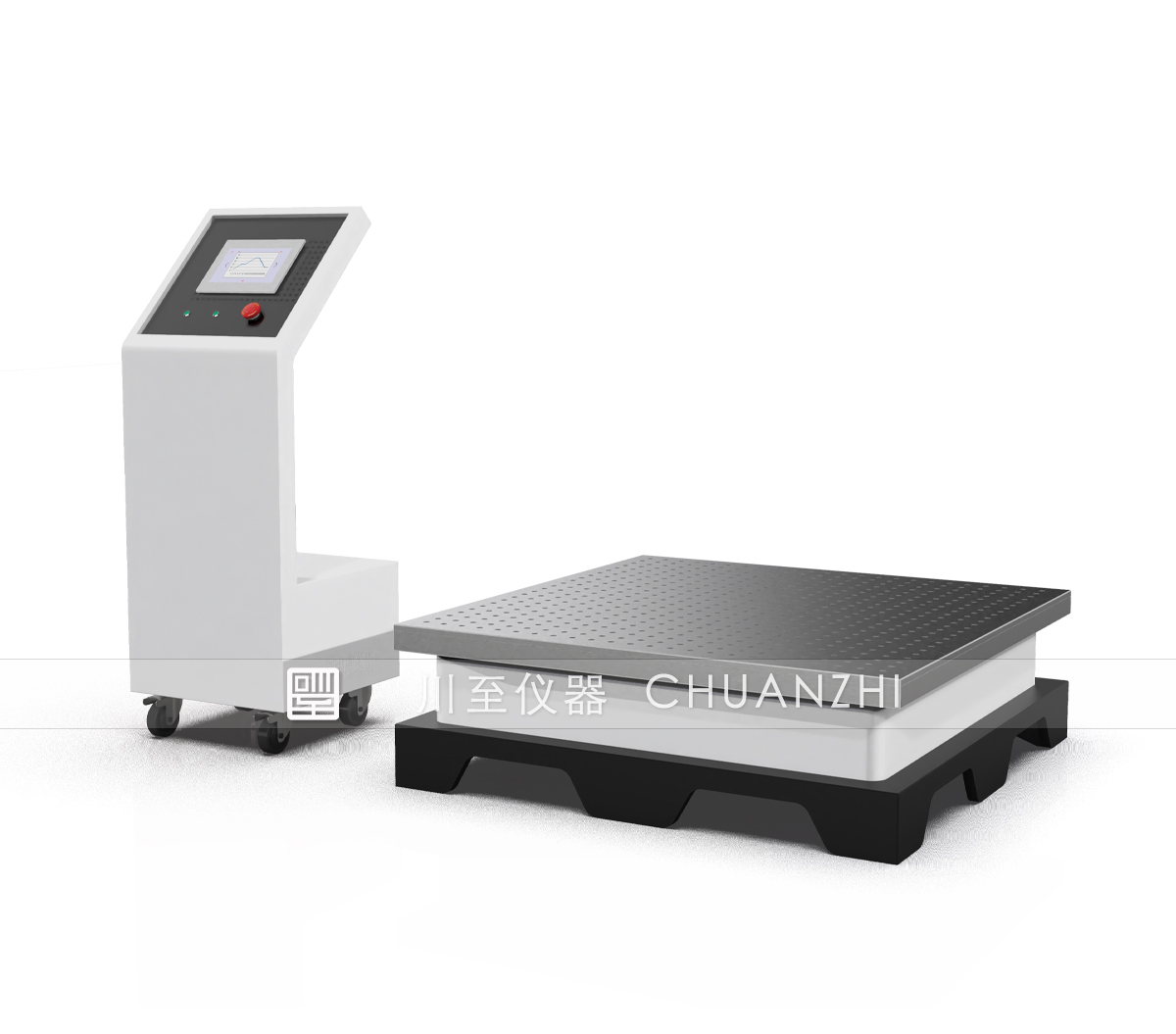

| 电磁振动试验台产品详细介绍： |
 |
