一、标准概述

      该标准规定了电工电子产品在混合模式振动环境下的试验方法，通过模拟随机与正弦振动叠加的复杂工况，检测样品的功能可靠性和结构耐受性，适用于航空器、航天器及运输容器内设备的验证。

二、适用范围

      该标准等同采用国际电工委员会IEC 60068-2-80:2005标准，属于电工电子产品环境试验方法系列规范。它通过模拟随机与正弦振动叠加的复杂工况，检测样品的功能可靠性和结构耐受性，适用于航空器、航天器及运输容器内设备的验证。

三、试验条件与所需仪器

1. 试验条件

• 样品安装：

• 样品应牢固安装在振动台上，确保振动能量有效传递至样品。

• 安装方式需符合振动、冲击和类似动力学试验样品的安装规范（如GB/T 2423.43-2008），避免因安装不当导致试验结果偏差。

• 振动参数设置：

• 根据试验需求，设置振动台的频率范围、振动加速度（或位移、速度）以及随机振动与正弦振动的叠加比例。

• 振动参数需严格遵循相关规范的要求，确保试验条件的一致性和可重复性。

• 试验时间：

• 试验时间根据产品生命周期和应用环境设计，可从24小时至数百小时不等。

• 长时间振动试验可更全面地评估样品的耐久性和可靠性。

• 控制精度：通过功率放大器与闭环控制系统实现振动参数的精确调控，确保试验结果的可靠性。

2. 所需仪器

• 高频振动台：支持垂直与水平三轴振动试验，可模拟正弦、随机、谐振搜寻与驻留、典型冲击和道路仿真等模式。

四、试验过程与要求

     初始检测：

• 功能检查：对样品进行通电测试，确认其初始功能正常，详细记录关键性能数据，如输出信号强度、响应时间等，为后续试验对比提供基准。

• 外观检查：通过目视方式，仔细检查样品表面及连接部位，确认不存在裂纹、明显变形或连接松动等情况，确保样品外观状态良好。

1. 安装与固定：

• 夹具固定：选用专用夹具，将样品牢固且稳定地安装在振动台上，确保安装过程中不会引入额外约束，避免产生共振风险，保证振动能量有效传递至样品。

• 传感器布置：在样品的关键受力点位置，精准安装加速度传感器，以便实时、准确地监测样品在振动过程中的响应数据，为后续分析提供可靠依据。

1. 频率响应测量：

• 采用正弦扫频的方式，对样品进行频率响应特性测量。通过逐步改变振动频率，观察样品的响应变化，准确识别出样品的共振频率点，为后续试验参数设置提供重要参考。

1. 预调激励：

• 施加低等级随机振动，振动量级设定为额定值的 50%，持续时间为 5 - 10 分钟。此步骤旨在使系统达到均衡状态，进行预调，确保后续正式试验时系统状态稳定，数据准确可靠。

1. 条件试验：

• 轴向振动：按照 X、Y、Z 三个相互垂直的轴向顺序，依次对样品施加随机振动，模拟实际环境中不同方向的振动情况，全面评估样品在多维振动下的性能。

• 参数控制：在试验过程中，实时、精确地监测并控制总方均根加速度（GRMS），确保其数值严格符合规范所规定的容差要求，保证试验条件的准确性和一致性。

• 数据记录：详细记录加速度时间历程样本，这些数据将用于后续的频谱分析验证，通过对频谱的分析，深入了解样品在不同频率下的振动特性。

1. 最后检测：

• 性能复测：再次对样品进行通电测试，全面检查其电气性能和机械性能是否恢复至初始状态。将试验前后的性能数据进行详细对比，分析振动试验对样品性能的影响。

• 共振复查：若相关规范有明确要求，重新对样品进行共振频率测量，确认试验前后共振频率无显著偏移，确保样品在振动试验后结构稳定性和性能可靠性未发生明显变化。

五、恢复条件

     环境恢复：

     完成振动试验后，小心将样品移出试验环境，转移至温度 23℃±2℃、相对湿度 45% - 75%的标准大气条件中静置，时长按规范（通常≥1 小时）执行，助其平稳过渡。

     状态稳定：

     静置时确保样品温度与环境平衡，防止热胀冷缩引发样品尺寸、形状及内部应力变化，影响后续检测准确性。

六、设备要求

• 振动台：需具备强劲推力，以应对不同重量样品在模拟极端振动环境时的动力需求；位移幅值范围广，可精准复现各类复杂振动场景下的位移变化；频率范围宽泛（如≥500Hz），能高度逼真地模拟如爆炸冲击等高量级、宽频带的严苛振动环境，为试验提供坚实基础。

• 传感器与仪器：选用超高精度加速度传感器，其具备极宽频带（DC~3kHz 以上）响应特性，无论低频微弱振动还是高频剧烈冲击，均能敏锐捕捉，确保振动参数测量精准无误，为后续分析提供可靠数据支撑。

• 夹具：精心设计为超高刚度、超低质量结构，从材料选取到结构设计均严格把关。高刚度可有效避免在振动过程中产生共振现象，低质量能最大限度减少因自身惯性带来的额外振动响应，从而保障样品在试验中的受力状态与实际工况高度一致。

• 分析系统：配备先进强大的实时数据处理模块，可对海量试验数据迅速处理分析；拥有专业精准的频谱分析功能，能深入剖析振动信号的频率成分与特征；集成高效可靠的振动控制算法，确保试验过程稳定可控。全方位保障试验结果具有极高的再现性，完全满足军标对数据精度和可靠性的严苛要求。

七、其他注意事项

• 验证方法选择

• 结合频率范围、样品结构刚度与质量分布特性，以及传感器带宽、采样率等仪器能力，从附录 A（正弦扫频法）、B（随机振动法）、C（冲击响应法）中精准选定适配验证方法，保障试验结果有效。

• 数据分析关键点

• 严格误差管控：量化传感器线性度、噪声水平等仪器误差，剖析频谱泄漏、窗函数影响等分析误差，以及振动台控制环路波动产生的残余波纹。通过专业校准和针对性滤波处理，有效降低各类干扰。

• 精准数据修正：针对高频段衰减或低频段漂移的数据，实施精准补偿，确保频谱严格符合规范容差要求。

• 记录与报告要求

• 详细试验条件记录：全面记录振动量级（GRMS 值）、频率范围、轴向顺序以及持续时间等关键信息。

• 明确仪器设置标注：清晰标注传感器型号、采样率、分析带宽以及控制算法参数等仪器设置内容。

• 完整结果呈现说明：附上原始加速度时间历程曲线、频谱图，并对异常事件（如过载报警）进行详细说明。

• 安全操作规范

• 可靠过载防护：设置振动台推力/加速度限值，实时密切监测样品应力状态，防止结构破坏情况发生。

• 有效共振规避：在预试验阶段准确识别样品共振点，试验过程中通过调频或调幅手段巧妙避开危险频段。

• 完备应急机制：配备紧急停机按钮，制定设备故障或样品失效时的快速响应流程，确保操作安全。

结语

     《GJB 150.16A - 2009》作为军用装备环境试验标准体系中的关键一环，为军用装备快速温度变化试验构建了系统化、标准化且具备高精度的技术规范框架。该标准聚焦于模拟军用装备在实际使用过程中可能遭遇的极端快速温度变化环境，通过精心设定科学合理的试验条件与严谨规范的试验流程，全方位、深层次地验证装备在快速温度交替变化情境下的性能稳定性与可靠性。

方案咨询/业务洽谈，请联系：

川至小程

电话/微信：13356080156

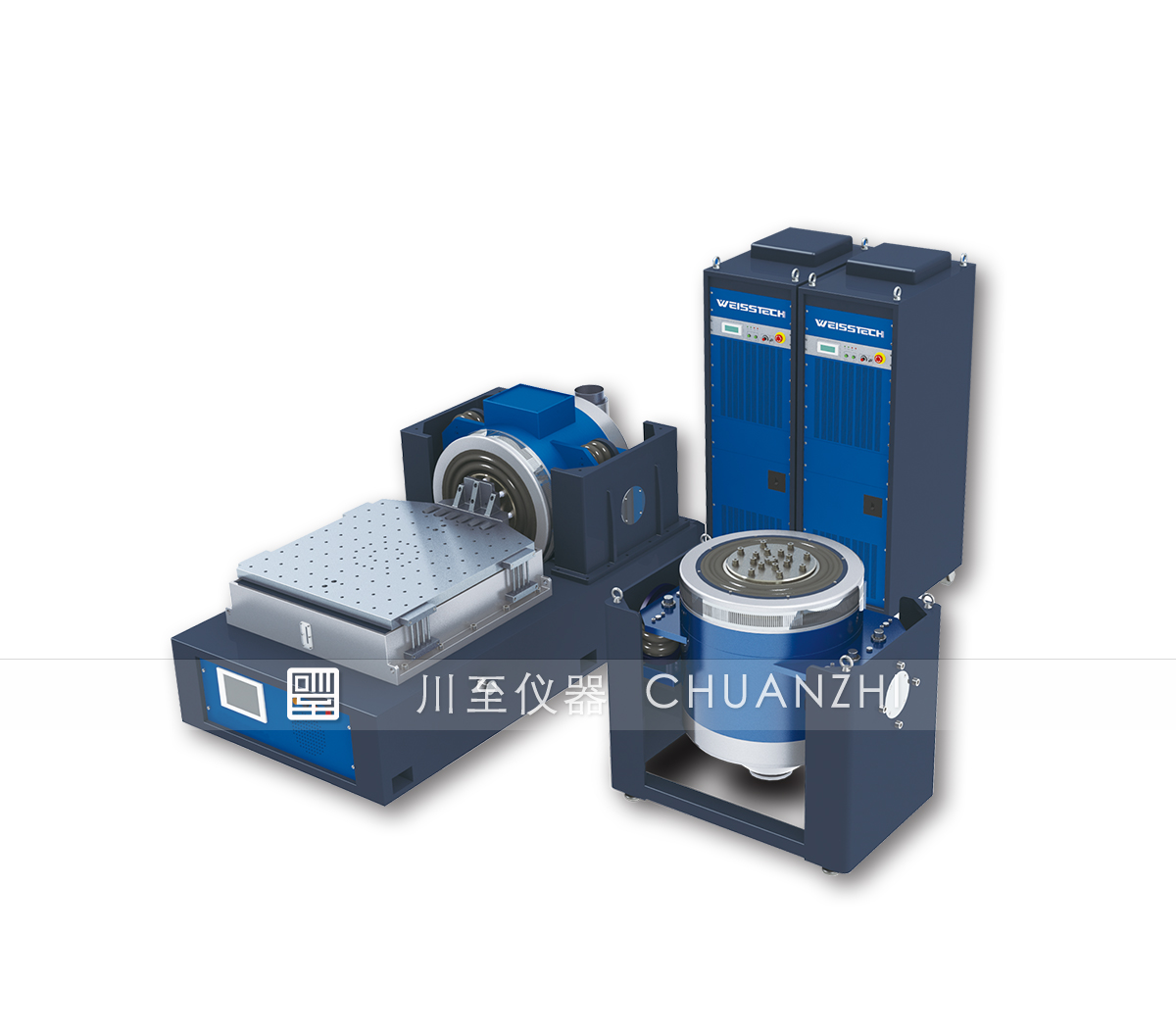

高频振动台产品详细介绍：
