一、标准概述

      GB/T 2423.10-2019是电工电子产品环境适应性测试的核心标准之一，属于GB/T 2423（环境试验系列标准）的重要组成部分。

二、适用范围

      该标准规定了电工电子产品、元器件、组件及设备在正弦振动环境下的测试条件、试验程序及技术要求。它适用于产品在运输、使用或贮存过程中可能遭遇的周期性振动应力考核，旨在验证其结构完整性、功能可靠性及耐久性。

三、试验条件与所需仪器

1. 试验条件

• 定频正弦振动试验：

• 目的：考核产品在特定频率下的耐受能力。

• 参数：固定频率（通常为产品共振频率或关键部件敏感频率），加速度幅值根据产品等级确定（例如0.5g、2g、5g）。

• 持续时间：一般为10min~30min/方向（X/Y/Z三轴向）。

• 扫频正弦振动试验：

• 目的：快速识别产品的共振频率点及结构薄弱环节，评估宽频振动环境下的适应性。

• 参数：

• 频率范围：通常为10Hz~2000Hz（可根据产品实际使用环境调整，如低频1Hz~100Hz用于运输模拟）。

• 扫频速率：线性扫频速率典型值为1倍频程/分钟（oct/min）或10Hz/min；对数扫频速率一般为1倍频程/10分钟（更适用于宽频分析）。

• 加速度幅值：恒定值（如1g、3g）或随频率变化的函数（如低频高幅值、高频低幅值）。

• 持续时间：每个扫频循环约15min~60min（覆盖全频率范围），通常重复1~3次。

四、试验过程与要求

• 振动试验设备：需配备电动振动台或液压振动台，其性能需满足频率范围覆盖试验需求（如1Hz~2000Hz）、最大加速度/位移能力适配试验量级（例如5g加速度对应位移需≥0.1mm）、具备精确的频率控制与幅值调节功能（误差≤±1%）。

• 夹具与安装：产品需通过专用夹具固定在振动台台面上，夹具设计需避免引入额外共振或刚度失真（标准推荐使用低谐振频率夹具）；安装方式（如螺栓固定、胶粘）需模拟实际使用状态，确保振动传递真实性。

• 监测与控制：采用加速度传感器（通常安装在产品安装面或关键部位）实时监测振动量值，确保实际施加的加速度/位移与设定值偏差≤±5%；通过闭环控制系统动态调整振动台输出，维持稳定的试验条件。

五、恢复条件

• 环境恢复：试验结束后，若需评估产品在振动环境后的性能恢复能力，应将产品置于标准大气条件（如23℃±2℃，50%RH±10%）下恢复一定时间（如4小时），再进行最终检测。但标准中未明确要求所有试验均需恢复步骤，具体需根据产品特性和试验目的确定。

• 功能恢复：检查产品功能是否恢复正常，如电路是否短路、器件是否脱焊、信号传输是否衰减等。

六、设备要求

• 振动试验设备：

• 频率范围：覆盖试验需求，如1Hz~2000Hz。

• 最大加速度/位移能力：适配试验量级，例如5g加速度对应位移需≥0.1mm。

• 频率控制与幅值调节：具备精确的频率控制与幅值调节功能，误差≤±1%。

• 类型：需配备电动振动台或液压振动台。

• 性能要求：

• 夹具与安装：

• 夹具设计：产品需通过专用夹具固定在振动台台面上，夹具设计需避免引入额外共振或刚度失真，标准推荐使用低谐振频率夹具。

• 安装方式：如螺栓固定、胶粘等，需模拟实际使用状态，确保振动传递真实性。

• 监测与控制设备：

• 加速度传感器：通常安装在产品安装面或关键部位，实时监测振动量值，确保实际施加的加速度/位移与设定值偏差≤±5%。

• 闭环控制系统：通过闭环控制系统动态调整振动台输出，维持稳定的试验条件。

七、其他注意事项

• 样品要求：

• 代表性：样品应为生产件，保证与市场上销售的产品一致。

• 完整性：样品数量应足以支持统计学意义上的分析，通常需要3~5个样品。样品应当完整，不得有明显的缺陷，以避免影响测试结果。

• 预处理：试验前将产品置于标准环境（如23℃±2℃，50%RH±10%）中稳定至少2h，消除运输或存储应力影响。

• 试验程序：

• 初始检测：测试产品功能、外观及电气性能（如通电检查、信号传输），记录初始状态。

• 振动试验：按设定的试验类型（定频/扫频）、频率范围、幅值及持续时间执行振动激励。扫频试验中需记录产品共振频率点（振动响应幅值峰值对应的频率）及最大响应量值。

• 中间检测（可选）：长时间试验中可暂停检查产品状态（如紧固件松动、结构裂纹）。

• 最终检测：试验后重复初始检测项目，重点关注功能异常（如电路短路、器件脱焊）、机械损伤（如焊点开裂、外壳变形）或性能退化（如信号衰减）。

• 结果判定：

• 试验结果通过对比初始与最终检测数据判定。若产品功能正常、无结构性损坏且性能指标符合技术要求，则判定为“通过”。

• 若出现功能失效、机械损伤或参数超差，则需分析原因（如共振频率未避让、结构强度不足）并改进设计。

• 安全防护：

• 确保检测地点具备专业辐射防护措施（如涉及辐射耐受测试时），对操作人员安全进行有效保障。

• 振动试验过程中，操作人员应佩戴适当的防护装备，如耳塞、安全帽等，以防止振动对人员造成伤害。

结语

     《GB/T 2423.10 - 2019》作为电工电子产品环境试验标准体系里的重要组成部分，为电工电子产品正弦振动试验搭建起一套完备、精细且高度规范化的技术准则架构。该标准着重于模拟电工电子产品于运输、使用以及贮存等实际场景中可能承受的正弦振动环境，凭借精准设定全面且合理的试验参数、严谨规划系统且有序的试验流程，多维度、深层次地检验产品在正弦振动作用下的结构完整性、功能可靠性以及耐久性。这一标准不仅为产品的质量把控提供了坚实依据，有力推动电工电子产品行业朝着更高质量、更可靠的方向稳健发展，还在保障产品在实际复杂环境中稳定运行、提升用户满意度等方面发挥着不可替代的关键作用。

方案咨询/业务洽谈，请联系：

川至小程

电话/微信：13356080156

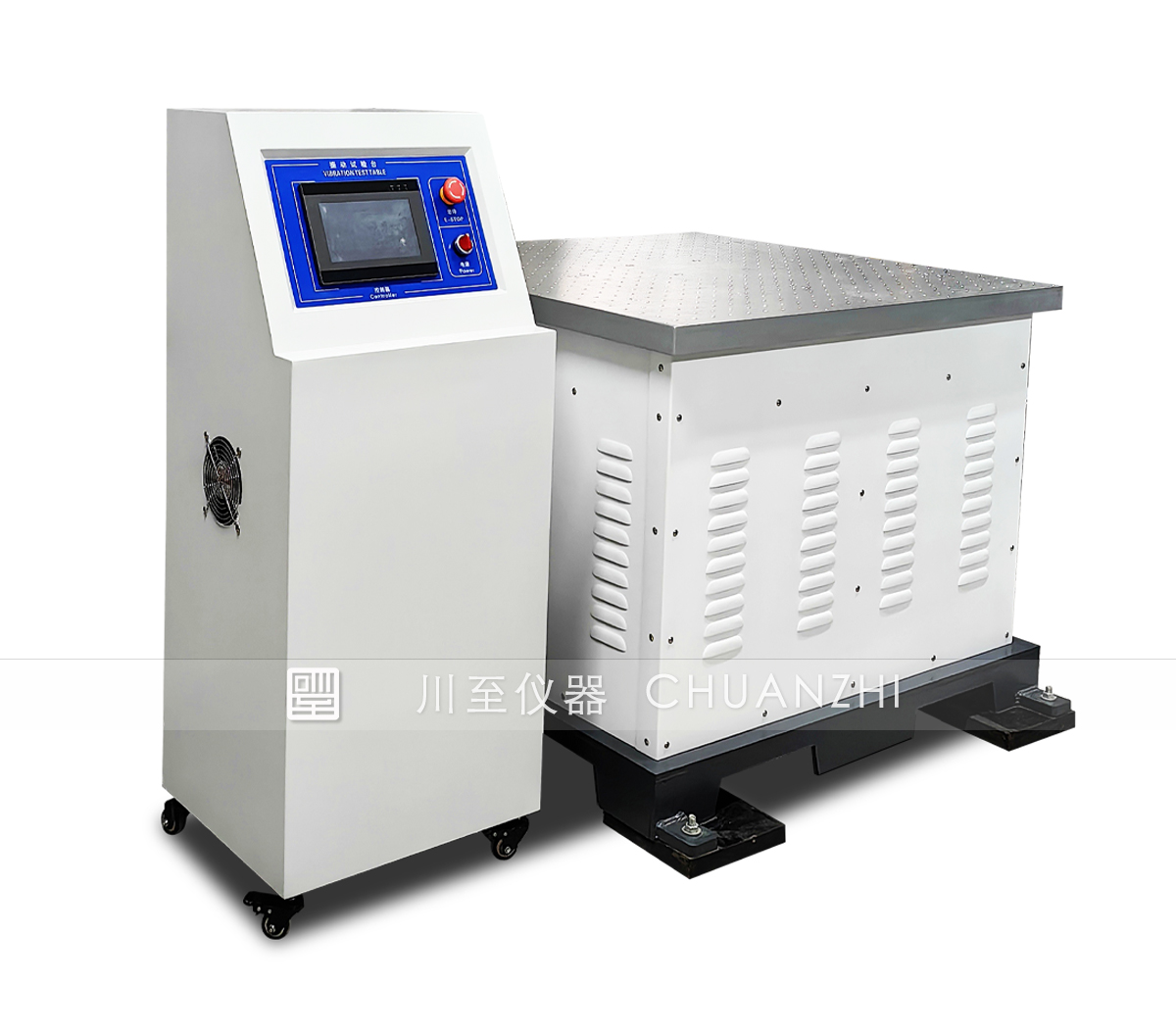

电磁式三轴振动试验台产品详细介绍：
