一、标准概述

GB/T 2423.23-2013是我国电工电子产品密封性能测试的核心标准，规定了多种试验方法以评估产品在复杂环境下的密封可靠性。

二、适用范围

GB/T 2423.23-2013标准规定了电工电子产品在特定环境条件下的密封性能试验方法，适用于评估产品在防尘、防水、气体泄漏等方面的性能。

三、试验条件与所需仪器

试验条件

GB/T 2423.23-2013标准规定了密封性能测试的多种试验条件，以模拟产品在不同环境下的使用情况。主要试验条件包括：

1. 压力条件：

• 根据材料特性和试验目的，试验箱内的压力条件可以设定为正压或负压。

• 通常压力范围在-80kPa至+120kPa之间，具体数值需根据产品实际使用环境确定。

• 例如，户外电子设备可能需要承受较高的正压（如雨水冲击），而高海拔地区使用的产品则可能需要承受负压。

2. 温度条件：

• 试验温度可根据产品使用环境设定，通常为室温至高温（如85℃）。

• 高温试验可以模拟产品在炎热环境下的使用情况，评估密封材料在高温下的性能变化。

3. 湿度条件：

• 湿度条件可根据产品使用环境设定，通常为常湿至高湿（如95%RH）。

• 高湿试验可以模拟产品在潮湿环境下的使用情况，评估密封材料在高湿下的性能变化。

4. 试验时间：

• 试验时间根据材料特性和试验目的设定，可以从几分钟到几小时不等。

• 长时间的试验可以更全面地评估密封材料的耐久性。

所需仪器

进行GB/T 2423.23-2013标准规定的密封性能测试，需要使用以下仪器：

1.密封测试装置：

• 用于模拟各种环境条件下的密封性能测试。

• 通常包括试验箱、压力调节装置、温度和湿度控制设备等。

2.川至仪器低气压高低温湿热试验箱

  压力调节装置：

• 用于调节密封测试装置内的压力，以模拟正压或负压环境。

• 需具备高精度和稳定性，以确保试验结果的准确性。

温度和湿度控制设备：

• 用于控制试验箱内的温度和湿度，以模拟不同的使用环境。

• 需具备快速响应和精确控制的能力，以满足试验要求。

3.泄漏检测设备：

• 用于检测试样在不同条件下的泄漏情况。

• 常用的泄漏检测方法包括气泡法、液体检漏法、气体示踪法等。

• 泄漏检测设备需具备高灵敏度和准确性，以捕捉微小的泄漏。

4.试样夹具：

• 用于固定试样并确保其在试验箱内的稳定位置。

• 需根据试样的形状和尺寸定制，以确保试验的准确性和可重复性。

5.数据记录与分析系统：

• 用于记录试验过程中的压力、温度、湿度等参数，以及泄漏检测结果。

• 需具备数据存储、处理和分析功能，以便对试验结果进行评估和比较。

四、试验过程与要求

试验过程

1. 样品准备

• 选取符合标准要求的试样，尺寸通常为规则几何形状（如100mm×100mm），确保试验结果的可重复性。

• 试样数量需制备多个，以便进行统计分析和结果复核。

• 对试样进行预处理，如清洁、干燥，去除表面污染物（如油脂、指印、焊剂等），并烘干处理以去除微量溶剂和凝聚物。

2. 设备安装与校准

• 使用专用的密封测试装置，包括压力调节装置、温度和湿度控制设备、泄漏检测设备等。

• 对测试设备进行校准，确保压力、温度、湿度等参数的测量精度。例如，压力测量设备的分辨率不低于0.001MPa，记录设备需具备实时采集功能，采样频率不低于1次/秒。

3. 试验条件设定

• 压力条件：根据材料特性和试验目的，设定试验箱内的压力条件，可以是正压或负压，通常范围在-80kPa至+120kPa之间。升压速率需控制在一定范围内（如≤0.1MPa/s），避免冲击密封结构。

• 温度条件：设定适当的温度条件，通常为室温至高温（如85℃）。温度每变化10℃，压力测量误差约±3%，因此需将试验环境温度控制在23℃±2℃，并通过设备自带的温湿度补偿功能进行校准。

• 湿度条件：设定适当的湿度条件，通常为常湿至高湿（如95%RH）。湿度高于75%易导致设备锈蚀，因此需保持湿度在50%±5%。

• 试验时间：根据材料特性和试验目的，设定试验时间，可以从几分钟到几小时不等。简单密封结构保压10-30分钟，复杂密封结构保压60-120分钟，关键安全产品保压不低于180分钟。

4. 试验实施

• 将试样固定在试验箱内的夹具上，确保试样在试验箱内的稳定位置。

• 启动试验箱，按照设定的试验条件进行密封性能测试。在正压试验中，缓慢升压至设定压力，保持压力至规定时间，然后缓慢泄压后取出试样；在负压试验中，腔室先抽真空至设定负压值，保压阶段监测真空度变化，泄压时需缓慢通入惰性气体平衡压力。

• 在试验过程中，实时监测压力、温度、湿度等参数，并记录数据。

5. 泄漏检测

• 在不同压力、温度和湿度条件下，使用泄漏检测设备检测试样的泄漏情况。

• 泄漏检测方法包括气泡法、液体检漏法、气体示踪法等，根据试验精度要求选择合适的方法。

• 记录试样在不同条件下的泄漏情况，如泄漏速率、泄漏点位置等。

6. 试验后处理

• 试验结束后取出试样，进行清洗和干燥处理。

• 观察试样在密封性能测试后的外观变化，如有无变形、损坏等。

• 评估试样在密封性能测试后的物理性能变化，如硬度、附着力等。

试验要求

1. 环境条件

• 试验应在标准环境（23℃±2℃，50%±5%RH）下进行，以避免环境因素对试验结果的影响。

2. 样品状态

• 试样在试验前需在标准环境下放置至少24小时，以确保其状态稳定。

3. 设备精度

• 测试设备需定期校准，确保压力、温度、湿度等参数的测量精度符合标准要求。

4. 操作规范

• 试验过程需严格按照标准规定的操作步骤进行，避免操作偏差导致试验结果失真。

5. 安全防护

• 试验过程中需注意安全防护，如穿戴防护装备、检查腔室密封及安全阀等，避免超压等危险情况的发生。

五、恢复条件

1. 高温后：消除热应力，防材料软化偏差

2. 低温后：避免冷凝水，防短路/腐蚀

3. 湿度后：稳定吸湿性材料性能

4. 压力后：确保结构无残余应力

六、其他注意事项

试样处理与保护

1. 轻拿轻放

• 试验后试样可能因极端条件（如高温、高压）变得脆弱，搬运时需避免剧烈震动或碰撞，防止结构损坏影响后续检测。

2. 防污染措施

• 恢复期间需保持试样表面清洁，避免手指触摸或接触油污、灰尘等污染物，尤其是对表面性能（如附着力、绝缘性）敏感的试样。

3. 特殊材料保护

• 金属试样：若试验涉及高湿或腐蚀性环境，恢复后需尽快进行干燥处理（如用干燥空气吹扫），防止锈蚀。

• 电子元件：恢复期间需远离静电场，避免静电放电（ESD）损坏敏感器件。

设备与校准

1. 设备状态检查

• 恢复前需检查试验设备（如压力调节装置、温湿度控制器）是否正常工作，确保恢复环境参数稳定。

• 例如：若压力传感器未校准，可能导致恢复时间判断错误，影响试样状态。

2. 校准记录追溯

• 恢复过程中使用的测量设备（如温湿度计、压力表）需有有效校准证书，并记录校准日期和结果，确保数据可追溯。

环境干扰控制

1. 避免交叉污染

• 恢复环境需与其他试验区域隔离，防止不同试验的气味、颗粒物等交叉污染试样。

• 例如：若同时进行盐雾试验和恢复操作，盐雾可能附着在试样表面，干扰后续检测。

2. 通风与空气净化

• 恢复环境需保持良好通风，避免挥发性物质（如试验残留的溶剂）积聚，影响试样性能。

• 对高洁净度要求的试样（如光学元件），需使用空气净化设备（如HEPA过滤器）控制颗粒物浓度。

记录与文档管理

1. 恢复过程记录

• 需详细记录恢复开始时间、环境参数（温湿度、压力）、试样状态（如外观、尺寸）及任何异常现象（如泄漏、变形）。

• 例如：记录“试样A在恢复2小时后出现轻微膨胀，需延长恢复时间至24小时”。

2. 文档保存期限

• 恢复记录需与试验报告一同保存，保存期限通常为产品寿命周期加5年，以便后续追溯或审核。

安全与应急措施

1. 个人防护装备（PPE）

• 操作人员需佩戴防护手套、护目镜等，避免接触高温、高压或腐蚀性试样。

• 例如：处理高温后的金属试样时，需佩戴隔热手套防止烫伤。

2. 应急预案

• 制定恢复过程中突发情况的应急预案，如设备故障、试样破裂等，确保人员安全并减少损失。

• 例如：若压力恢复时发生泄漏，需立即关闭气源并启动通风系统。

特殊试验的附加要求

1. 长期试验后的恢复

• 若试验持续时间较长（如数周），恢复时需分阶段调整环境参数（如先降温再降湿），避免试样因参数突变损坏。

2. 循环试验后的恢复

• 对经历多次循环（如温度循环、压力循环）的试样，恢复时需增加中间检查环节，确认每次循环后的试样状态是否稳定。

结语：GB/T 2423.23-2013为产品极端环境密封性能测试提供了标准化框架。通过密封测试装置、压力/温湿度控制设备、泄漏检测仪等核心工具，可精准模拟正压、负压、温湿度变化等场景，确保测试结果可靠。

方案咨询/业务洽谈，请联系：

川至小程

电话/微信：13356080156

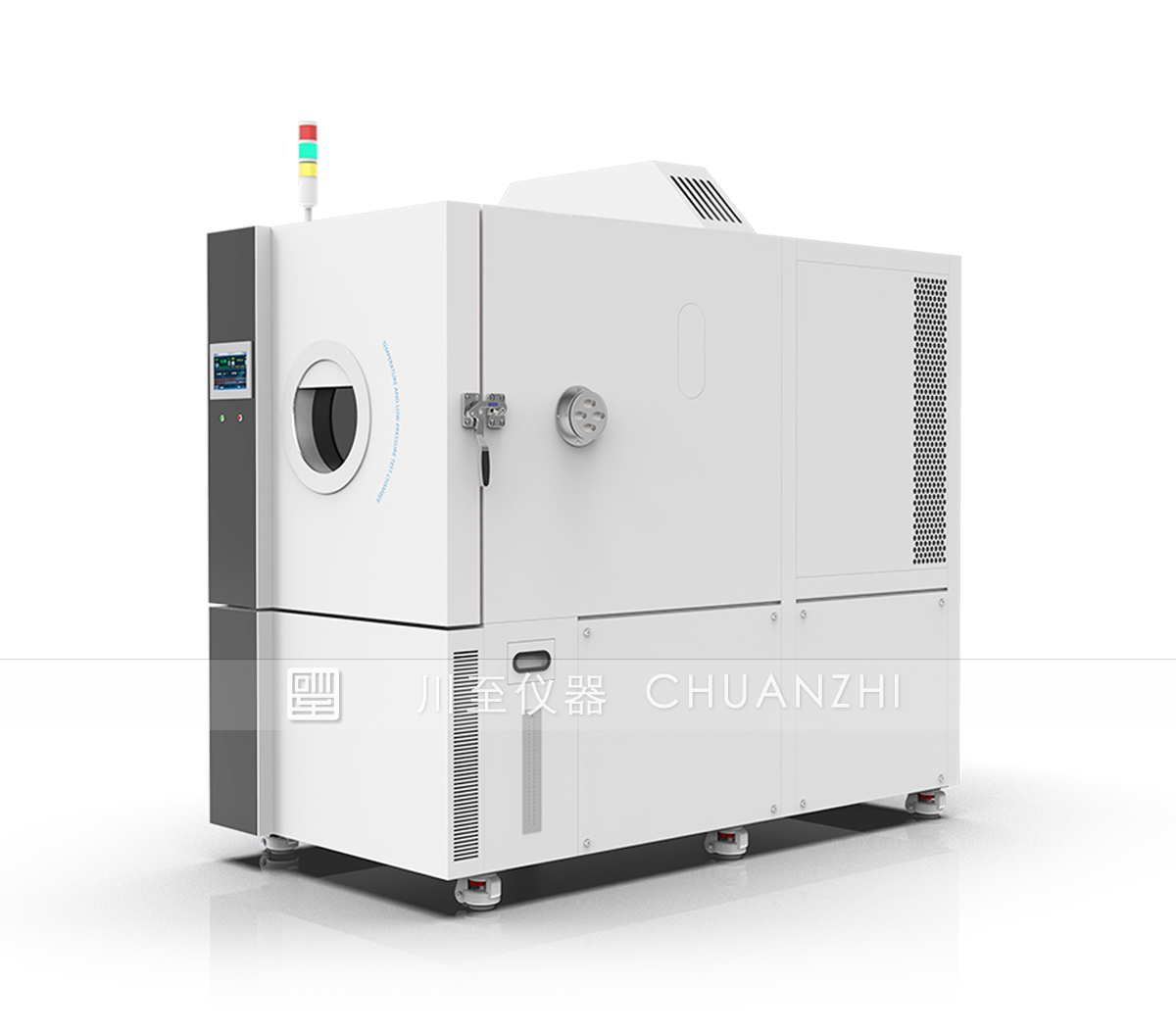

川至仪器低气压高低温湿热试验箱
