一、标准概述
GB/T 2423.24-2013标准规定了模拟地面太阳辐射的环境试验方法，以评估设备或材料在太阳辐射和湿度条件下的性能、耐久性和安全性。
二、适用范围
GB/T 2423.24-2013标准适用于电工电子产品在模拟地面太阳辐射环境下的耐候性能试验，包括材料老化、褪色、变形等性能变化的评估。
三、试验条件与所需仪器
试验条件
光谱分布：模拟太阳光，覆盖280nm至3000nm波长。
辐射强度：550W/m²至1120W/m²（±10%），可调。
温湿度：
温度：RT+10℃至70℃，黑标温度40℃至100℃（光照周期），25℃至85℃（黑暗周期）。
湿度：20%RH至98%RH（光照），30%RH至98%RH（黑暗）。
光照周期：可调（如1秒至999小时59分59秒），模拟不同日照时长。
其他：可选模拟降雨、喷水（周期、水压、喷嘴孔径可调）。
所需仪器
太阳辐射模拟器：金卤灯或金属卤素灯，模拟全光谱，辐射强度可调。
类型：太阳辐射试验箱或光照热辐射老化试验箱。
功能：控制温湿度、光照，提供稳定试验环境。
参数：内箱尺寸适配样品，温度、湿度精度高，配备滤光器。
控制系统：可编程触摸屏或PLC控制，设定参数、实时监控、记录数据。
辅助设备：
辐照度传感器：测量灯管辐照强度。
定时器：记录试验时间。
通风冷却装置：温控仪自动控制，稳定箱内温度。
数据导出设备：U盘导出测试数据。
四、试验过程与要求
试验过程
预处理：
确认样品型号、批次，做好样品防护及标签。
对样品进行初步功能检测，在常温环境下检测产品基本功能，记录初始参数。
试验阶段：
程序A：每天8小时持续暴露于标准辐射条件下，模拟最严酷的自然条件下每天的总辐照量。每周期的总辐照量为8.96kW·h/m²，约相当于最严酷的自然条件。暴露期超过8小时会引起超过自然条件的加速。
程序B：一个循环为24小时，其中干热40℃下太阳辐射强度为1120W/m²，保持20小时，再关闭太阳辐射源4小时。一个测试周期为3个循环。每周期的总辐照量为22.4kW·h/m²，当主要关注劣化效应时，适用本程序。
其他程序：根据具体试验需求，还可选择其他程序进行试验，如每天连续暴露24小时的程序C（但一般不建议采用，因为可能掩饰周期性热应力引起的劣化效应）。
光源：试验箱应能提供符合标准规定的光谱分布的光源，如氙弧灯、金属卤素灯等。在规定的辐射测量平面上的辐照度为1090×(1±10%)W/m²（或相关规范规定的值），该辐照度值应包括任何从试验箱内反射且被试样接受的辐射，但不宜包括试验箱发射的长波红外辐射。
温度：试验箱内的温度测量应在低于规定的辐射测量平面以下0mm至50mm的水平面上的一个或几个位置处进行。测温装置要有足够的遮挡以防止辐射热，同时这个（些）测量位置位于试验样品和试验箱壁之间一半距离处，或离试验样品1米的距离，取这两个位置距离较小者。
湿度：根据试验需求，可设定一定的湿度条件，以模拟不同气候环境。
样品安装：将样品按有关规范的规定安装在试验箱内一个凸起的支架、转盘或一个已知导热率和热容量的专用底座上。试样之间保持足够间距，以避免遮挡光源的辐射或防止二次辐射热。
温度传感器附着：按要求将温度传感器附着在试验样品上。
试验箱设置：
辐射试验：
实时监控：在试验过程中，对温度、湿度、辐照度以及样品状态进行实时监控和记录。
恢复阶段：
试验结束后，让样品在标准大气条件下恢复至稳定状态，以便进行后续的性能测试。
试验要求
样品要求：
样品应符合相关产品的特性和功能要求。
样品应完整、干净且无损坏。
对于易受辐射热的样品，应特别注意防护措施。
试验设备要求：
试验箱应能提供稳定、可控的试验环境，包括温度、湿度、辐照度等参数。
光源应符合标准规定的光谱分布要求，且辐照度稳定、可调。
测温装置、辐照度测量装置等应准确、可靠，并定期进行校准。
试验条件控制要求：
严格控制试验过程中的温度、湿度、辐照度等参数，确保其符合标准规定的要求。
对试验过程中的环境参数进行实时监控和记录，以便后续分析和评估。
试验后检测要求：
对试验后的样品进行外观检查，观察是否有裂纹、褪色、变形等异常现象。
对试验后的样品进行性能测试，包括电气性能、机械性能等指标的检测，以评估其在太阳辐射条件下的性能变化。
五、恢复条件
1.恢复环境要求
标准大气条件
温度：15℃～35℃（推荐23℃±2℃）
湿度：25%～75%RH（推荐50%±5%RH）
气压：常压（86kPa～106kPa）
目的：消除试验残余应力，稳定样品状态。
恢复时间
一般：1小时～24小时（根据产品特性调整）。
快速稳定材料（如金属）：≥1小时；
高分子/电子元件：≥24小时（或至性能稳定）。
环境控制
避免振动、光照、化学腐蚀等二次干扰；
通风良好（防挥发物积聚，但避免直吹样品）。
2.恢复后检测
外观检查
记录裂纹、褪色、变形、起泡等损伤。
性能测试
测试关键指标（如电气参数、机械强度、密封性）；
对比试验前后数据，评估辐射影响。
数据记录
明确恢复时间、环境参数及检测结果；
分析是否符合预期（如加速老化模型）。
3.特殊情况处理
性能未稳定
延长恢复时间或分阶段检测（如每24小时测一次）。
紧急检测
需在报告中注明恢复不足，并评估影响。
多阶段试验
每阶段可简化恢复（如短暂静置），最终循环后需充分恢复。
六、其他注意事项
试验前准备
样品处理
清洁干燥，记录初始状态（外观、性能数据）。
敏感部件防护（如光学元件遮蔽）。
设备校准
光源光谱/辐照度、温湿度传感器定期校准。
验证辐照度均匀性（≥90%）。
试验过程控制
参数监控
实时记录温度（±2℃）、湿度（±5%RH）、辐照度（1090 W/m²±10%）。
异常时暂停调整，记录中断原因。
样品检查
定期观察外观（变色、开裂），阶段性功能测试（如电子设备）。
周期管理
按程序（A/B）严格控制辐射时间及温湿度切换。
安全与操作
设备安全
高压防护（戴绝缘手套、护目镜），防过热/火灾。
紧急停机按钮位置明确，异常立即断电。
样品安全
易燃/有毒样品配备防火/通风装置。
数据与报告
完整记录
环境参数曲线、样品状态变化、恢复过程数据。
报告规范
声明符合性，分析影响（如寿命预测），提出改进建议。
特殊场景
多因素耦合
优先保证辐照度稳定，再调整温湿度。
长期试验
定期维护（换光源、清洁滤光片），每2000小时校准光谱。
人员要求
操作人员需培训合格，关键岗位持资质证书（如CNAS认证）。
结语：GB/T 2423.24-2013太阳辐射试验是评估产品耐候性的关键手段，其严谨性直接关系到试验结果的可信度与工程应用价值。严格遵循标准要求、精细控制试验过程、全面记录数据并科学分析结果，是确保试验有效性的核心原则。
方案咨询/业务洽谈，请联系：
川至小程
电话/微信：13356080156

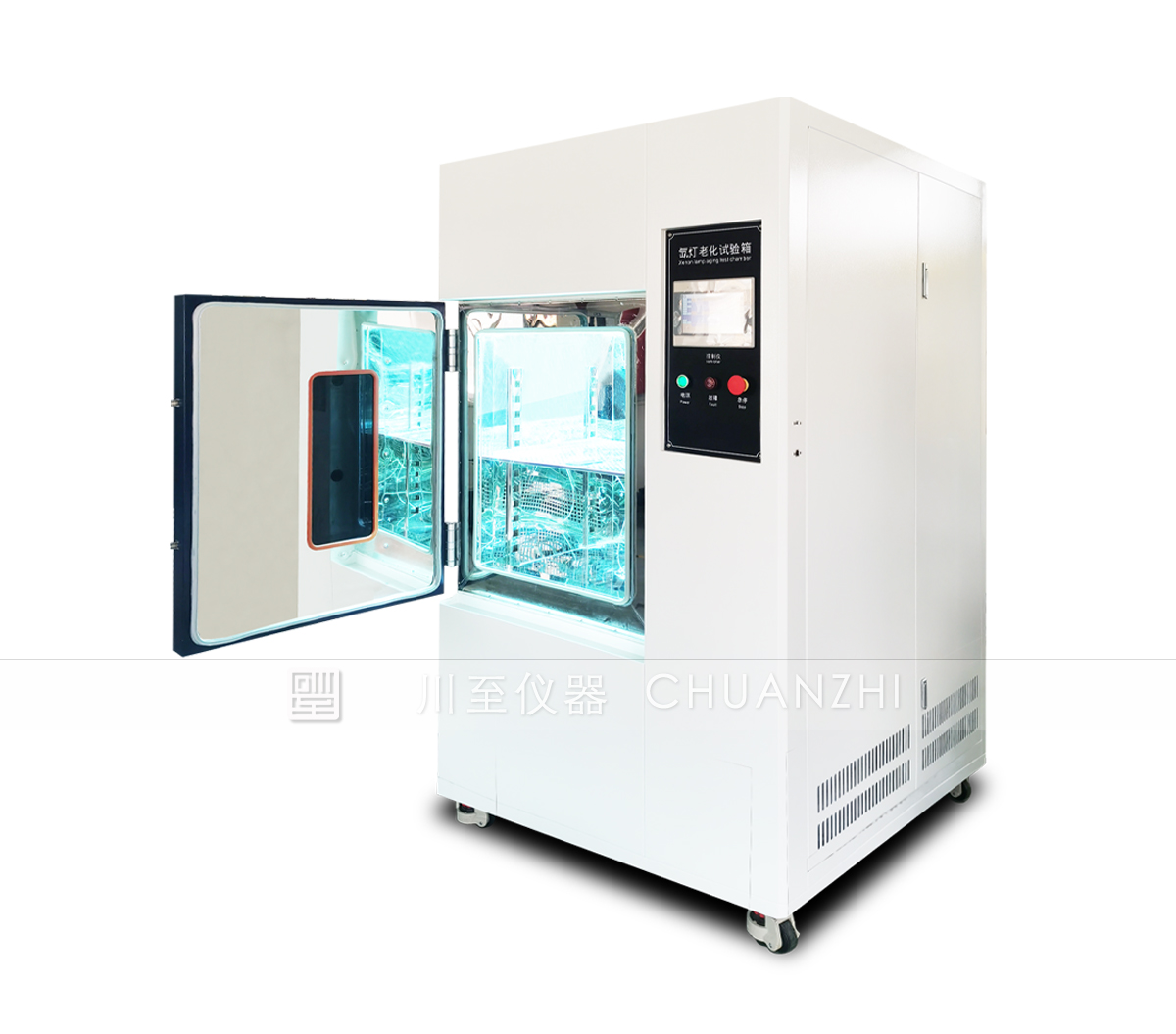

| 川至仪器氙灯老化试验箱 |
 |
