一、标准概述

GJB 150.11A-2009是我国军用装备环境试验系列标准中的重要分册，规定了军用装备在盐雾环境下的实验室试验方法。盐雾环境是军用装备在沿海、海岛、舰船、海上平台等场景中必然面临的环境因素。盐雾中的氯离子具有极强的腐蚀性，会导致金属锈蚀、涂层起泡剥落、电气接触不良、连接件卡死、光学镜头发霉等问题。GJB 150.11A-2009正是为系统评价这些影响而制定。

二、适用范围

GJB 150.11A-2009适用于各类军用装备在盐雾环境下的适应性验证，主要包括：

  ●  沿海与海岛部署装备：在沿海地区、岛屿上使用的车辆、通信设备、雷达、发电机组等

  ●  舰船与海上装备：舰载电子设备、甲板机械、海上平台设备等

  ●  含金属材料的装备：钢铁、铝合金、铜合金、镀层件、紧固件等

  ●  电气与电子装备：连接器、电路板、继电器、开关等对腐蚀敏感的部件

  ●  长期贮存装备：在沿海湿热盐雾环境中长期贮存的武器系统、弹药、包装件等

该标准既适用于散热试样（试验时通电发热），也适用于非散热试样（试验时不通电或功耗极低）。

三、试验条件与所需仪器

1、试验条件

试验名称：盐雾试验，代号通常为试验K（盐雾）。

盐雾条件：

  ●  盐水浓度：通常为5%±1%氯化钠（NaCl）溶液

  ●  pH值：中性盐雾试验pH为6.5~7.2；酸性盐雾试验pH为3.1~3.3

  ●  盐雾沉降率：通常为1~3mL/(80cm²·h)

  ●  喷雾方式：连续喷雾或间歇喷雾

  ●  具体条件按产品规范或实际使用剖面选取

温度条件：

  ●  试验温度通常为35℃±2℃（中性盐雾）

  ●  酸性盐雾试验温度通常为35℃±2℃

  ●  具体温度值按产品规范或标准规定选取

试验分类：

  ●  中性盐雾试验（NSS） ：验证装备在一般盐雾环境下的耐腐蚀性能

  ●  酸性盐雾试验（ASS） ：验证装备在酸性盐雾环境下的耐腐蚀性能

  ●  盐雾+湿热组合试验：验证复合环境下的适应性

持续时间：

  ●  按产品规范确定，通常为24h、48h、96h、168h、336h、672h等

  ●  标准推荐典型持续时间为48h、96h、168h

  ●  具体持续时间按产品规范或实际使用剖面选取

喷雾方式：

  ●  连续喷雾：整个试验期间持续喷雾

  ●  间歇喷雾：按规定的喷雾-停喷周期循环

2、所需仪器

  ●  盐雾试验箱：用于提供规定的盐雾环境，要求盐雾沉降率均匀、温度控制精度高，能在整个试验周期内稳定维持设定条件。箱体需具备耐腐蚀材料，避免自身腐蚀影响试验。

  ●  盐水制备系统：包括纯水制备设备、盐水配制罐、过滤装置等，用于制备符合标准要求的氯化钠溶液。

  ●  喷雾系统：包括喷嘴、压缩空气源、压力调节阀等，用于将盐水雾化并均匀喷入试验箱。

  ●  温度控制系统：包括加热器、温度传感器、控制器，用于精确控制箱内温度。

  ●  温度传感器：热电偶或RTD，用于监测箱内温度，精度一般±0.5℃。

  ●  盐雾沉降率测量装置：包括漏斗、量筒等，用于测量盐雾沉降率，确保在标准范围内。

  ●  pH计：用于测量盐水溶液的pH值，确保符合标准要求。

  ●  数据采集与记录系统：同时记录温度、时间、盐雾沉降率等参数，生成完整试验报告，满足可追溯性要求。

  ●  功能检测设备：用于在盐雾条件下对试样进行电气、机械性能检测，需能在腐蚀环境下正常工作。

  ●  必要的辅助工装：包括耐腐蚀夹具、绝缘垫片、导线防护套等，确保试样在盐雾环境下固定可靠且不受额外损伤。

四、试验过程与要求

1、试验目的

验证军用装备在盐雾环境下能否保持结构完好性和功能正常性，暴露因腐蚀引发的金属锈蚀、涂层起泡剥落、电气接触不良、连接件卡死、光学镜头发霉等缺陷。

2、试验设备

  ●  盐雾试验箱

  ●  盐水制备系统

  ●  喷雾系统

  ●  温度控制系统

  ●   温度测量监控系统

  ●  盐雾沉降率测量装置

  ●  pH计

  ●  数据采集与记录系统

  ●  功能检测设备

  ●  专用夹具与工装

3、试验过程

初始检测：在标准大气条件下进行外观、电气、机械性能全项检测，记录基准值。

试样安装：将试样按实际安装方式固定在试验箱内，连接测试线缆和传感器。确保夹具不影响盐雾场，导线耐腐蚀。

盐水制备：制备符合标准要求的氯化钠溶液，调整pH值至规定范围。

升温：将箱内温度升至规定值。

喷雾：启动喷雾系统，将盐水雾化并均匀喷入试验箱。调整喷雾压力，确保盐雾沉降率在标准范围内。

盐雾保持：在规定的温度、盐雾沉降率条件下保持规定时间。期间按产品规范进行功能检测，记录试样性能变化。

功能检测：在盐雾保持期间，按产品规范规定的时间节点进行功能检测。散热试样通常不进行功能检测，非散热试样可进行功能检测。

停止喷雾：到达规定时间后，停止喷雾，停止加热。

取出试样：待试样恢复至室温后，将试样从试验箱中取出。

恢复检测：试样在标准大气条件下恢复不少于1h，再进行全项检测并与初始值对比。

4、试验要求

温度容差：一般±2℃。

盐水浓度：5%±1% NaCl。

pH值：中性盐雾6.5~7.2；酸性盐雾3.1~3.3。

盐雾沉降率：1~3mL/(80cm²·h)。

持续时间：按产品规范确定，典型为24h、48h、96h、168h、336h、672h等。

功能检测：按产品规范规定的时间节点和检测项目执行，检测线缆需耐腐蚀。

试样数量：一般不少于3个，结果取算术平均值。

记录完整性：温度、时间、盐雾沉降率、功能检测数据须全程记录。

判据明确：合格准则须在试验大纲中预先规定。

五、恢复条件

1、恢复步骤

  ●  停止喷雾：到达规定试验时间后，停止喷雾，停止加热。

  ●  自然恢复：让试样在试验箱内自然恢复至室温。

  ●  取出试样：温度恢复至室温后，将试样从试验箱中取出。

  ●  清洗：用流动清水轻轻清洗试样表面，去除盐分沉积。清洗时间不宜过长，避免破坏腐蚀产物。

  ●  干燥：用干净软布吸干试样表面水分，或自然干燥。

  ●  静置恢复：在标准大气条件下放置不少于1小时。

  ●  最终检测：恢复时间到达后立即进行外观、电气、机械性能全项检测，与初始值对比。

2、关键要求

  ●  环境条件：温度15℃~35℃，相对湿度25%~75%，气压86kPa~106kPa

  ●  恢复时间：≥1h，具体由产品规范规定

  ●  操作顺序：先停止喷雾，再自然恢复，最后取出试样

  ●  清洗方式：流动清水轻轻清洗，避免破坏腐蚀产物

  ●  检测时机：恢复结束后立即检测，不得超时搁置

六、设备要求

盐雾试验箱：耐腐蚀材料（玻璃钢、PP、PVC等），盐雾沉降率均匀，温度控制精度高。

盐水制备系统：纯水制备设备、盐水配制罐、过滤装置等，确保盐水浓度和pH值符合标准要求。

喷雾系统：喷嘴、压缩空气源、压力调节阀等，确保盐雾沉降率在标准范围内，喷雾均匀。

温度控制系统：加热功率满足温度控制要求，温度均匀性和波动度满足标准要求。

测量监控系统：温度传感器精度±0.5℃，盐雾沉降率测量装置精度满足标准要求，参数全程连续记录。

夹具安装：耐腐蚀材料，按GJB 150.1A及相关分册要求安装，试样刚性固定防止滑移。

功能检测设备：能在腐蚀环境下正常工作，测试线缆需耐腐蚀，不得影响箱内盐雾场。

结语

GJB 150.11A-2009是军用装备盐雾环境适应性验证的核心标准，其核心在于盐水浓度准确、pH值可控、盐雾沉降率均匀、温度稳定、恢复过程规范、判据明确。试验人员应重点关注盐水浓度与pH值的控制、盐雾沉降率的均匀性、温度稳定性、腐蚀评估以及数据的完整记录，确保试验结果的重复性与可比性，为军用装备的盐雾环境适应性设计和定型提供有效依据。

方案咨询/业务洽谈，请联系：

川至小程

电话/微信：13356080156

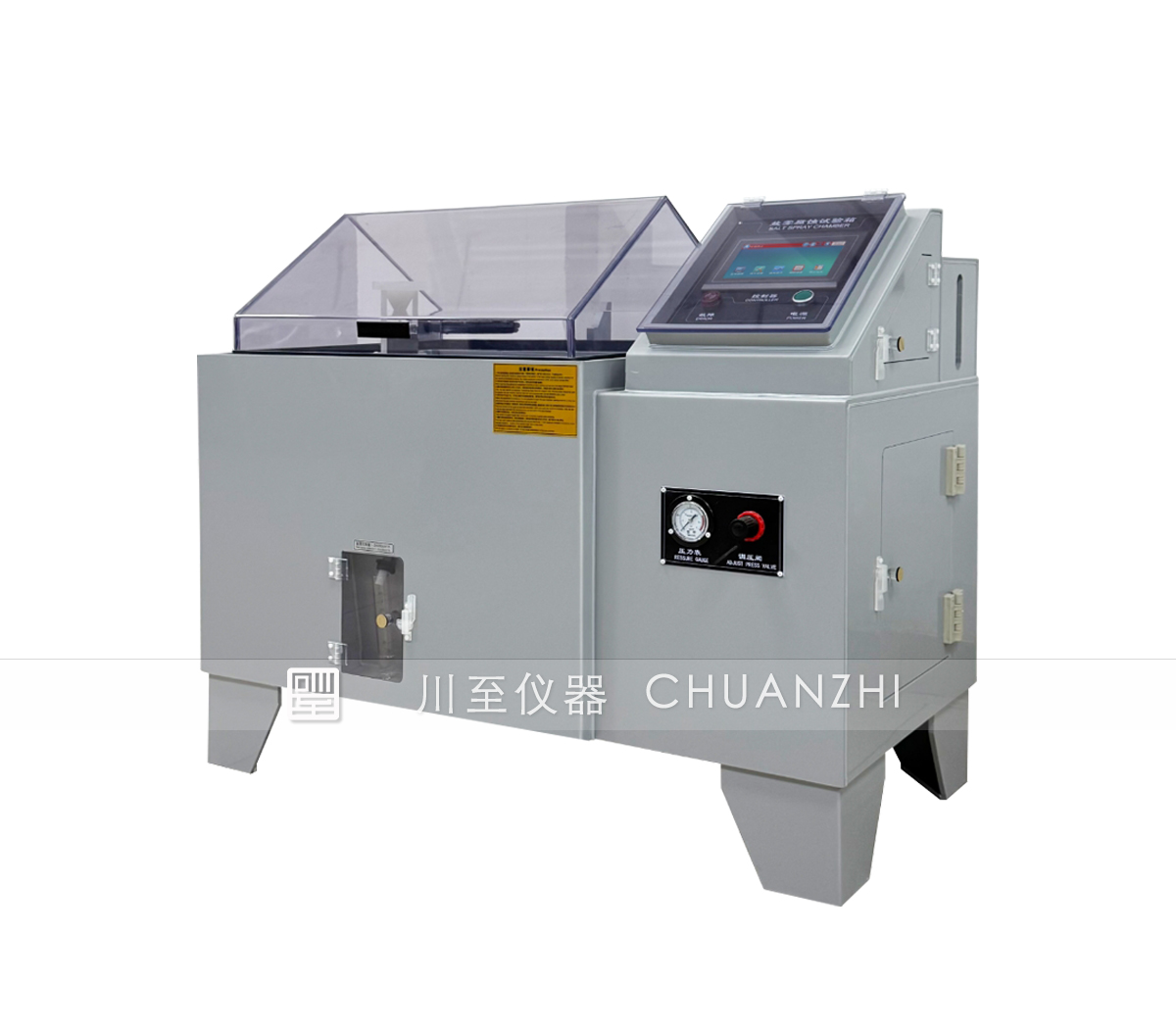

川至仪器盐雾试验箱产品详细介绍：
