一、标准概述

GJB 150.12A-2009是我国军用装备环境试验系列标准中的重要分册，规定了军用装备在砂尘环境下的实验室试验方法。砂尘环境是军用装备在沙漠、戈壁、干旱地区、战场扬尘等场景中必然面临的环境因素。砂尘会对装备产生多种破坏效应：粗砂颗粒高速撞击导致表面磨蚀、涂层剥落；细尘渗入缝隙、轴承、密封件导致卡滞、磨损；尘粒堵塞滤网、散热孔、光学镜头导致性能下降；干燥尘粒摩擦产生静电，可能引发电子设备故障。

二、适用范围

GJB 150.12A-2009适用于各类军用装备在砂尘环境下的适应性验证，主要包括：

  ●  沙漠与戈壁部署装备：在干旱多尘地区使用的车辆、通信设备、雷达、发电机组等

  ●  战场扬尘环境装备：坦克、装甲车、直升机等在地面扬尘中使用的装备

  ●  含运动部件的装备：轴承、齿轮、导轨、液压系统等对尘粒敏感的部件

  ●  光学与电子装备：光学镜头、传感器、电路板、连接器等对尘粒和静电敏感的部件

  ●  通风与散热装备：滤网、散热孔、风扇等易被尘粒堵塞的部件

该标准既适用于散热试样，也适用于非散热试样。

三、试验条件与所需仪器

1、试验条件

试验名称：砂尘试验，代号通常为试验L（砂尘）。

试验分类：

  ●  吹尘试验：使用细尘（通常≤150μm）验证装备对尘粒渗入、堵塞的耐受能力

  ●  吹砂试验：使用粗砂（通常150μm~850μm）验证装备对砂粒磨蚀、撞击的耐受能力

砂尘条件：

  ●  吹尘用尘：粒径分布通常为≤150μm，其中≤75μm占多数

  ●  吹砂用砂：粒径分布通常为150μm~850μm，以石英砂为主

  ●  砂尘浓度：吹尘通常为10.6g/m³±7g/m³；吹砂通常为2.2g/m³±1g/m³

  ●  具体浓度按产品规范或标准规定选取

风速条件：

  ●  吹尘试验风速通常为8.9m/s±1.2m/s

  ●  吹砂试验风速通常为18m/s~29m/s

  ●  具体风速按产品规范或标准规定选取

温度条件：

  ●  试验温度通常为高温（如+60℃、+71℃）或常温

  ●  温度容差一般为±2℃

  ●  具体温度值按产品规范或实际使用剖面选取

湿度条件：

  ●  吹尘试验相对湿度通常≤30%RH

  ●  吹砂试验相对湿度通常≤30%RH

  ●  具体湿度值按产品规范或标准规定选取

持续时间：

  ●  按产品规范确定，通常为1h、2h、6h、8h、12h、24h等

  ●  标准推荐典型持续时间：吹尘6h~12h；吹砂1h~2h

  ●  具体持续时间按产品规范或实际使用剖面选取

试验方式：

  ●  连续吹尘/吹砂：整个试验期间持续吹尘或吹砂

  ●  间歇吹尘/吹砂：按规定的吹尘-停尘周期循环

2、所需仪器

砂尘试验箱：用于提供规定的砂尘环境，要求砂尘浓度均匀、风速可控、温度可控。箱体需具备耐磨损材料，避免自身磨损影响试验。容积需能容纳试样及测试工装。

砂尘投放系统：包括砂尘储料罐、螺旋输送器、文丘里管等，用于将砂尘均匀投放到试验箱内。

风速控制系统：包括风机、风速调节阀、风速传感器等，用于控制试验箱内风速。

温度控制系统：包括加热器、温度传感器、控制器，用于精确控制箱内温度。

湿度控制系统：包括除湿器、湿度传感器、控制器，用于控制箱内湿度。

温度传感器：热电偶或RTD，用于监测箱内温度，精度一般±1℃。

湿度传感器：用于监测箱内相对湿度，精度一般±5%RH。

风速传感器：用于监测箱内风速，精度一般±0.5m/s。

砂尘浓度测量装置：包括采样器、过滤器、天平、流量计等，用于测量砂尘浓度。

数据采集与记录系统：同时记录温度、湿度、风速、砂尘浓度、时间等参数，生成完整试验报告，满足可追溯性要求。

功能检测设备：用于在砂尘条件下对试样进行电气、机械性能检测，需能在粉尘环境下正常工作。

必要的辅助工装：包括耐磨损夹具、密封垫片、导线防护套等，确保试样在砂尘环境下固定可靠且不受额外损伤。

四、试验过程与要求

1、试验目的

验证军用装备在砂尘环境下能否保持结构完好性和功能正常性，暴露因磨蚀、堵塞、渗入、静电等引发的缺陷。

2、试验设备

  ●  砂尘试验箱

  ●  砂尘投放系统

  ●  风速控制系统

  ●  温度控制系统

  ●  湿度控制系统

  ●  温度、湿度、风速、砂尘浓度测量监控系统

  ●  数据采集与记录系统

  ●  功能检测设备

  ●  专用夹具与工装

3、试验过程

初始检测：在标准大气条件下进行外观、电气、机械性能全项检测，记录基准值。

试样安装：将试样按实际安装方式固定在试验箱内，连接测试线缆和传感器。确保夹具不影响砂尘场，导线耐磨损。

升温：如试验需温度组合，先将箱内温度升至规定值。

除湿：如试验需低湿度，先启动除湿器将箱内湿度降至规定值。

启动风速：启动风机，将箱内风速调至规定值。

投放砂尘：启动砂尘投放系统，将砂尘均匀投放到试验箱内。调整投放速率，确保砂尘浓度在标准范围内。

砂尘保持：在规定的温度、湿度、风速、砂尘浓度条件下保持规定时间。期间按产品规范进行功能检测，记录试样性能变化。

功能检测：在砂尘保持期间，按产品规范规定的时间节点进行功能检测。散热试样通常不进行功能检测，非散热试样可进行功能检测。

停止投放砂尘：到达规定时间后，停止投放砂尘，停止风速，停止加热/除湿。

取出试样：待试样恢复至室温后，将试样从试验箱中取出。

恢复检测：试样在标准大气条件下恢复不少于1h，再进行全项检测并与初始值对比。

4、试验要求

温度容差：一般±2℃。

湿度容差：一般±5%RH。

风速容差：一般±0.5m/s。

砂尘浓度容差：一般±10%。

砂尘粒径：吹尘≤150μm；吹砂150μm~850μm。

持续时间：按产品规范确定，典型为1h、2h、6h、8h、12h、24h等。

功能检测：按产品规范规定的时间节点和检测项目执行，检测线缆需耐磨损。

试样数量：一般不少于3个，结果取算术平均值。

记录完整性：温度、湿度、风速、砂尘浓度、时间、功能检测数据须全程记录。

判据明确：合格准则须在试验大纲中预先规定。

五、恢复条件

1、恢复步骤

停止投放砂尘：到达规定试验时间后，停止投放砂尘，停止风速，停止加热/除湿。

自然恢复：让试样在试验箱内自然恢复至室温（15℃~35℃）。

取出试样：温度恢复至室温后，将试样从试验箱中取出。

清除砂尘：用干净软布或压缩空气轻轻清除试样表面砂尘。清除方式不宜过于剧烈，避免二次损伤。

静置恢复：在标准大气条件下放置不少于1小时（产品规范另有规定从其规定）。

最终检测：恢复时间到达后立即进行外观、电气、机械性能全项检测，与初始值对比。

2、关键要求

  ●  环境条件：温度15℃~35℃，相对湿度25%~75%，气压86kPa~106kPa

  ●  恢复时间：≥1h，具体由产品规范规定

  ●  操作顺序：先停止投放砂尘，再自然恢复，最后取出试样

  ●  清除方式：干净软布或压缩空气轻轻清除，避免二次损伤

  ●  检测时机：恢复结束后立即检测，不得超时搁置

六、设备要求

砂尘试验箱：耐磨损材料，砂尘浓度均匀，风速可控，温度可控，湿度可控。试样与箱壁间距≥15cm，箱体与试样体积比≥5:1。

砂尘投放系统：砂尘储料罐、螺旋输送器、文丘里管等，确保砂尘浓度和粒径符合标准要求，投放均匀。

风速控制系统：风机、风速调节阀、风速传感器等，确保风速在标准范围内，风速均匀。

温度控制系统：加热功率满足温度控制要求，温度均匀性和波动度满足标准要求。

湿度控制系统：除湿器满足湿度控制要求，湿度均匀性和波动度满足标准要求。

测量监控系统：温度传感器精度±1℃，湿度传感器精度±5%RH，风速传感器精度±0.5m/s，砂尘浓度测量装置精度满足标准要求，参数全程连续记录。

夹具安装：耐磨损材料，按GJB 150.1A及相关分册要求安装，试样刚性固定防止滑移。

功能检测设备：能在粉尘环境下正常工作，测试线缆需耐磨损，不得影响箱内砂尘场。

结语

GJB 150.12A-2009是军用装备砂尘环境适应性验证的核心标准，其核心在于砂尘浓度准确、粒径可控、风速均匀、温度稳定、恢复过程规范、判据明确。试验人员应重点关注砂尘浓度与粒径的控制、风速的均匀性、温度稳定性、磨蚀评估以及数据的完整记录，确保试验结果的重复性与可比性，为军用装备的砂尘环境适应性设计和定型提供有效依据。

方案咨询/业务洽谈，请联系：

川至小程

电话/微信：13356080156

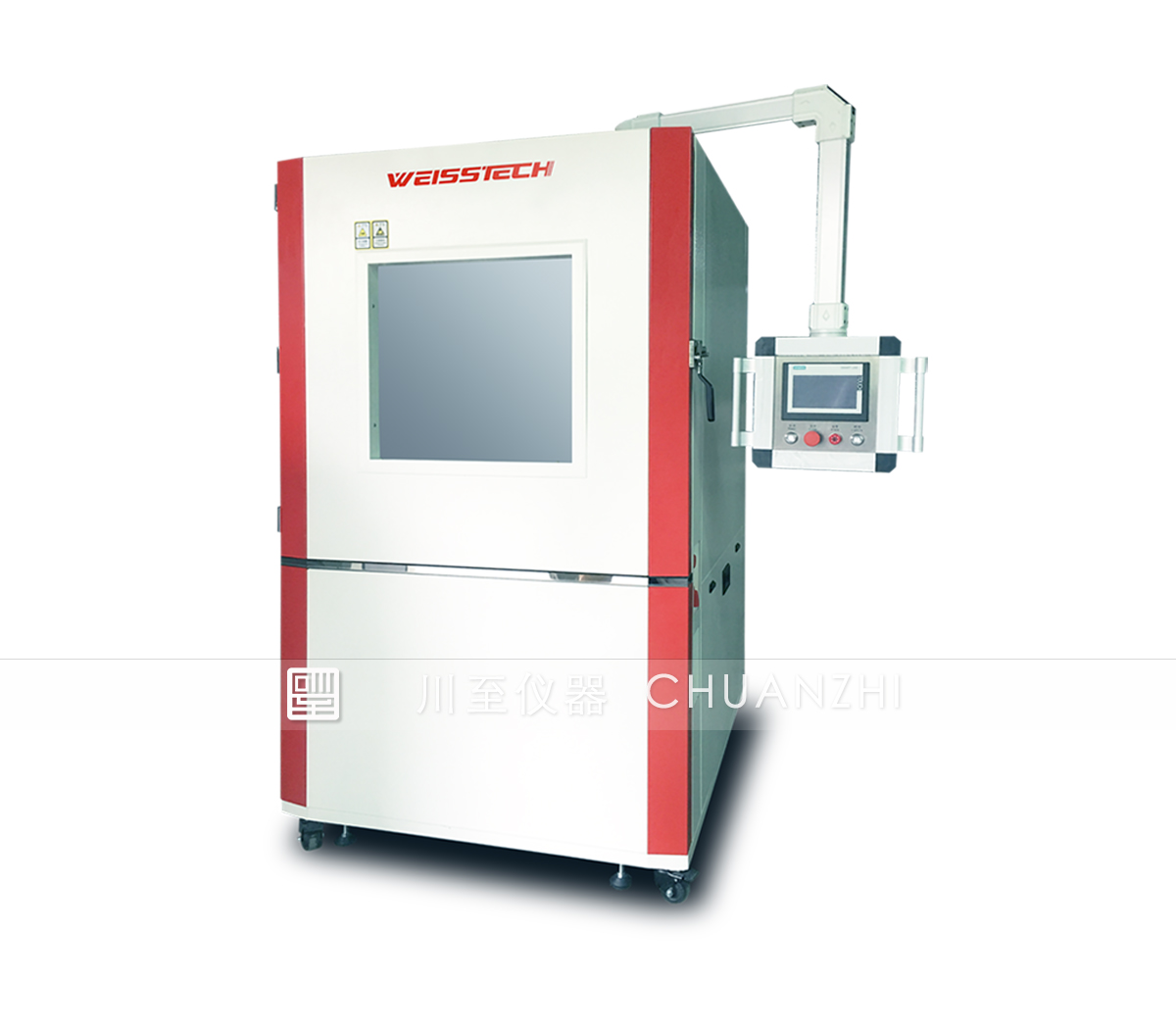

川至仪器砂尘试验箱产品详细介绍：
